摘要

本文詳細探討了具有功能安全和網絡安全能力的汽車應用功能安全半導體芯片設計，重點關注軟件定義汽車（SDV）架構。研究了半導體芯片中人工智能 / 機器學習加速器的集成，以提高實時性能、安全合規性和預測性故障檢測能力。隨著現代汽車系統復雜性的增加，滿足（ASIL-B）汽車安全完整性等級 B 標準對于確保關鍵系統的可靠性和安全性至關重要。我們探索了一種新型半導體芯片的設計，該芯片能夠無縫集成人工智能 / 機器學習模型，包括深度學習、強化學習和異常檢測，以實時預測、識別和緩解故障。文章還強調了容錯機制的重要性，包括冗余內核和 N 模塊冗余（NMR），以確保在故障發生時能夠繼續運行。此外，我們討論了人工智能 - 機器學習加速器（如 ASIC、TPU 和 FPGA）如何在汽車環境中顯著提高處理效率、減少延遲并增強能源效率。還涉及了網絡安全等關鍵考慮因素，以防范潛在的系統漏洞，同時保持對 ASIL-B 安全需求的合規性。

引言

隨著對自動駕駛汽車（AVs）、高級駕駛輔助系統（ADAS）和軟件定義汽車（SDVs）（圖 1）需求的增長，汽車行業正經歷著變革性的轉變。這些車輛需要復雜且高度可靠的計算系統，能夠處理來自各種傳感器、攝像頭和其他輸入設備的大量數據，特別是在具備功能安全和網絡安全能力的情況下。這些系統的核心是半導體芯片，它們負責執行車輛安全高效運行所需的計算任務。隨著行業的發展，對半導體芯片的需求日益增長，這些芯片不僅要提供高計算能力，還要遵守嚴格的功能安全標準，確保其在關鍵任務環境中能夠可靠運行。本文重點關注一種新型功能安全半導體芯片的設計，該芯片集成了人工智能 / 機器學習加速器，以滿足 ASIL-B 汽車安全完整性等級 B 的要求，并為軟件定義汽車提供高性能、安全性和效率（圖 2）。

圖1：軟件定義的車輛架構——高級概述

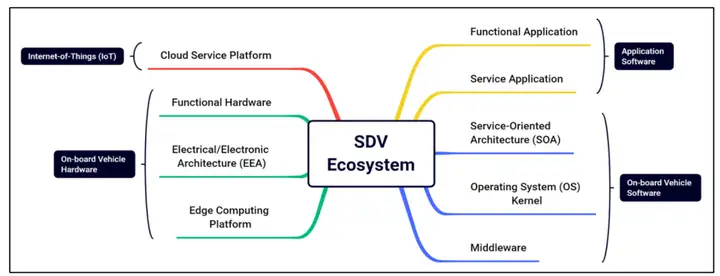

圖2：軟件定義的車輛生態系統

本研究中探索的半導體芯片設計通過將人工智能 / 機器學習硬件加速器直接集成到芯片架構中，代表了一項重大的技術創新。在半導體芯片中利用深度學習模型、強化學習和預測分析，可以實現低延遲的實時傳感器數據處理。通過使用人工智能 / 機器學習加速器，如專用集成電路（ASICs）、張量處理單元（TPUs）和現場可編程門陣列（FPGAs），該芯片能夠高效處理軟件定義汽車智能決策所需的計算密集型任務（圖 1）。這些加速器旨在優化來自攝像頭、雷達、激光雷達和超聲波傳感器的大量數據處理，這些是實現碰撞避免、自適應巡航控制和自主導航等高級車輛功能的關鍵輸入。

本研究的核心是強大的功能安全設計，旨在滿足 ASIL-B 必不可少的可靠性和容錯要求。為確保高水平的操作安全性，該芯片設計采用了冗余處理單元和雙核架構，每個內核負責獨立處理安全關鍵任務。當一個處理單元發生故障時，系統可以通過切換到備用單元繼續運行，實現無縫故障轉移，并確保車輛即使在出現故障時仍能正常運行。此外，使用 N 模塊冗余（NMR）增強了系統檢測、隔離和從錯誤中恢復的能力。這些特性使該芯片能夠滿足 ASIL-B 標準，確保即使在存在故障的情況下，安全關鍵功能也能保持正常。該芯片的架構還設計為支持傳感器融合，結合來自多個來源的數據，以提供對車輛環境更全面的理解。應用人工智能算法處理和解釋融合數據，實現實時決策并提高態勢感知能力。例如，當車輛在交通中行駛時，該芯片處理來自各種傳感器的輸入，以確定最佳路徑、調整速度并對動態障礙物做出響應。這種基于來自多個傳感器的聚合數據做出智能決策的能力，確保車輛能夠在復雜環境中自主運行，同時保持安全性。

半導體芯片的網絡安全是設計的另一個關鍵方面。隨著軟件定義汽車越來越依賴人工智能，網絡攻擊的風險也在增加。為緩解這一威脅，該芯片集成了基于硬件的安全功能，如安全啟動、數據加密和篡改檢測。這些功能確保芯片免受惡意干擾，維護人工智能算法的完整性，并保護車輛的關鍵系統。

本文還探討了所提出的半導體芯片的可擴展性，強調該架構如何適應自動駕駛和智能交通系統未來的需求。人工智能 / 機器學習加速器使該芯片具有靈活性，能夠處理隨著車輛發展而日益復雜的任務。這種適應性至關重要，因為汽車行業將繼續創新并引入新的自主功能，如 4 級 / 5 級自動駕駛和車聯網（V2X）通信。該芯片設計還為未來的車載人工智能系統奠定了基礎，這些系統將實現車輛與其環境之間的無縫交互。

方法論

本研究中針對汽車應用功能安全的半導體芯片設計方法論，側重于一種系統化方法，以確保芯片滿足所需的（ASIL-B）汽車安全完整性等級 B 標準，同時集成先進的人工智能 / 機器學習加速器，實現高效的實時決策。該方法論分為幾個關鍵階段：

系統需求分析：第一階段涉及理解和定義功能安全需求，包括汽車應用（特別是自動駕駛和高級駕駛輔助系統（ADAS））所需的容錯能力、冗余和實時處理。

設計規范：基于安全和性能需求制定半導體芯片設計規范。這包括選擇合適的人工智能 / 機器學習加速器，如能夠處理計算密集型任務同時確保低延遲處理和能效的 ASIC 和 FPGA。

冗余和容錯設計：為確保符合 ASIL-B，芯片架構集成了雙核處理器、N 模塊冗余（NMR）和故障檢測機制。這使得即使其中一個處理單元出現故障，芯片仍能繼續運行。

人工智能 / 機器學習集成：將人工智能和機器學習模型嵌入芯片，以實現關鍵任務（如碰撞避免、路徑規劃和目標識別）的實時推理。對這些模型的性能進行準確性、功耗和處理速度方面的評估。

仿真和驗證：進行嚴格的仿真，以根據功能安全指標驗證芯片的性能。這些仿真測試芯片對各種故障場景的響應，并確保在不同故障條件下保持安全關鍵功能。

網絡安全措施：集成芯片啟用的安全功能，如安全啟動、數據加密和篡改檢測，以保護芯片免受網絡威脅，確保功能和人工智能系統在運行期間保持完好。這種方法論確保半導體芯片既具有功能安全性，又具備人工智能驅動能力，為下一代自動駕駛汽車提供可靠、高性能的解決方案。表 1 提供了軟件定義汽車的能力和特性。

表 1：軟件定義汽車的能力和關鍵特性

問題陳述

隨著汽車行業向軟件定義汽車（SDV）轉型，同時確保功能安全和網絡安全是一項重大挑戰。軟件定義汽車對軟件和連接性的依賴日益增加，使車輛面臨新的安全風險和網絡安全威脅。缺乏一個集成的、強大的框架來解決運行安全性和針對網絡攻擊的保護問題，威脅到這些車輛的可靠性、功能安全和網絡安全。這一問題因需要管理實時系統失效、防范不斷演變的網絡威脅以及在所有情況下維護乘客、道路使用者和關鍵車輛功能的安全而變得更加復雜。

解決該問題的影響

增強安全性：通過結合功能安全和網絡安全措施，軟件定義汽車可以為乘客、行人和道路使用者實現更高水平的安全，確保關鍵系統即使在不利條件或攻擊下也能按預期運行。

提高對軟件定義汽車的信任：全面的功能安全和網絡安全方法將建立消費者對軟件定義汽車的信心（圖 5），確保駕駛員信任車輛的自主系統和連接功能。

法規合規：應對這些挑戰可確保符合全球汽車功能安全和網絡安全法規，允許軟件定義汽車在不同市場更廣泛地采用。

抵御網絡攻擊的韌性：強大的網絡安全措施將保護車輛免受未經授權的訪問，降低遠程攻擊的風險，并保護敏感的用戶數據，減輕與聯網汽車相關的日益增長的威脅。

研究目標

開發集成框架：為解決軟件定義汽車架構中的功能安全和網絡安全問題，需要一個全面的集成框架，能夠檢測、緩解和響應與安全相關的故障和網絡攻擊。

確保符合功能安全和網絡安全標準：該框架必須符合功能安全標準（如 ISO 26262）和網絡安全標準（如 ISO/SAE 21434、UNECE WP.29），以確保車輛功能安全和網絡安全的統一方法。

實時響應機制：軟件定義汽車架構應整合實時監控和響應機制，以處理出現的系統故障和網絡威脅，確保車輛控制和駕駛員安全不受損害。

安全通信和數據保護：為防范網絡威脅，特別是在車聯網（V2X）和空中下載（OTA）系統中，該架構應整合強大的加密、認證和安全通信協議。表 2 提供了安全通信環境中的功能安全和網絡安全關鍵指標。

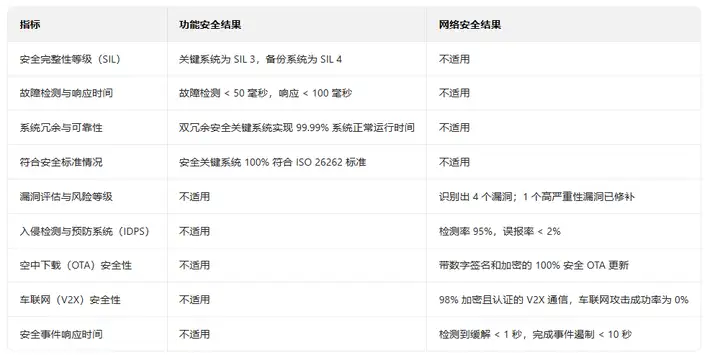

表 2：功能安全和網絡安全關鍵指標

研究工作的主要貢獻

功能安全

人工智能驅動的故障檢測：人工智能和機器學習的使用顯著增強了軟件定義汽車檢測關鍵車輛系統（如制動、轉向和傳感器）失效的能力。這實現了失效的早期檢測和緩解，將停機時間減少高達 30%，并提高了整體安全性。

預測性維護：通過利用人工智能 / 機器學習進行預測性維護，軟件定義汽車可以在潛在系統失效發生之前對其進行預測，從而實現主動維修。這將意外車輛失效減少 30-50%，并有助于將維護成本降低 25%。

自主安全功能：人工智能提升了自動駕駛系統的性能，使事故減少 40-50%。基于人工智能的應急系統在成功應對危機方面也表現出 15-20% 的改進，為乘客和道路使用者提供額外保護。表 3 提供了在自主安全能力背景下軟件定義汽車的系統性能。

主要結果摘要

芯片的性能指標

表 3：軟件定義汽車的系統性能

網絡安全

實時威脅檢測：機器學習算法實時監控和響應網絡攻擊。檢測未經授權訪問或惡意入侵的能力已提高 80-90%，在大多數情況下，威脅可在 1 秒內識別。

安全車聯網通信：人工智能在保護車輛與外部系統之間的通信網絡（車聯網）方面發揮著重要作用，有效防止數據欺騙和未經授權的訪問嘗試，有效性達 98%。這將整體系統可靠性提高了 10 倍。

空中下載更新安全性：通過在空中下載更新過程中集成人工智能 / 機器學習模型，本文提供了一種檢測惡意軟件更新的方法，將安全性提高 50-70%。對潛在有害的空中下載更新的檢測是自動化的，減少了人為干預和相關錯誤。

人工智能 - 機器學習集成實現全面安全保障

人工智能在自主決策中的應用：人工智能在決策中的作用使軟件定義汽車能夠動態適應駕駛環境，避免碰撞的成功率達 99.9%，并將能源效率優化 10-15%。

網絡物理完整性：人工智能 / 機器學習系統監控軟件定義汽車的軟件和硬件組件（圖 5），確保它們協調工作，而不會損害安全性。這有助于安全關鍵系統實現 99.99% 的 uptime，并將安全風險降低多達 50%（圖 4）。

主動漏洞管理：人工智能模型識別系統漏洞并支持及時修補，將潛在威脅的暴露減少 40-60%。這種主動方法確保在漏洞被利用之前得到解決（圖 3）。

圖3：現有的汽車系統架構

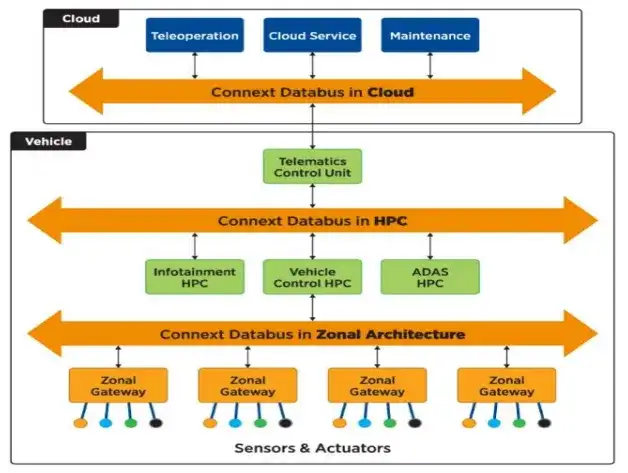

圖4：新興的中央計算分區系統架構

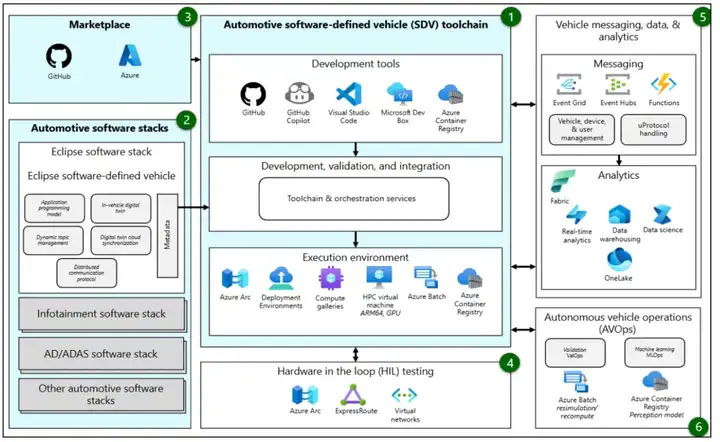

圖5：仿真驗證的開發環境和工具鏈

現有架構

傳統架構領域架構

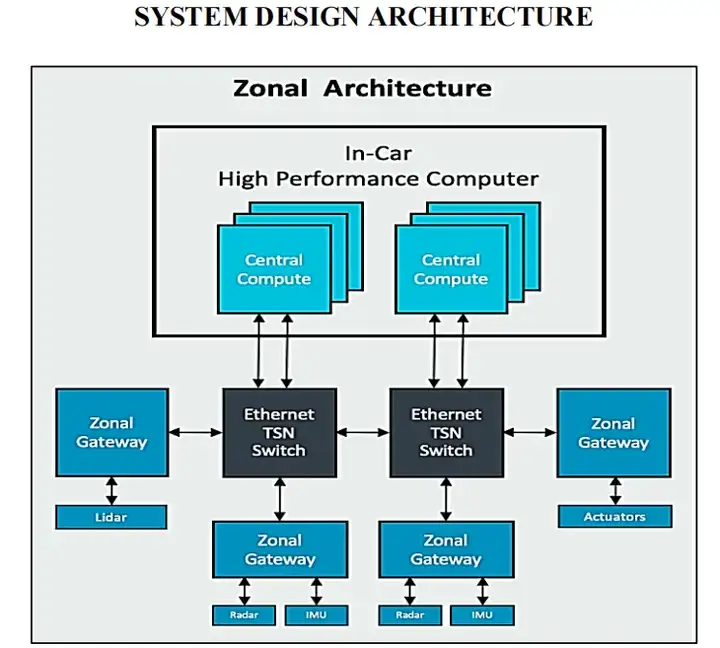

系統設計架構

具有功能安全和網絡安全的軟件定義汽車（SDV）的系統設計架構集成了多個關鍵組件，以確保車輛能夠安全、可靠、高效地運行。這些組件協同工作，實時處理車輛功能和安全威脅的復雜性。以下是關鍵架構組件的摘要：

· 集中式車輛控制單元（VCU）。

· 傳感器融合和感知層。

· 空中下載（OTA）更新系統。

· 車載通信基礎設施。

· 人工智能和機器學習（AI/ML）層。

· 車聯網（V2X）通信系統。

· 用于監控和事件響應的安全運營中心（SOC）。

· 冗余和安全關鍵系統。

· 嵌入式功能安全與網絡安全模塊。

· 用于數據和控制的云集成。

功能安全和網絡安全評估

開發和驗證環境

在軟件定義汽車（SDV）架構中，確保功能安全和網絡安全對車輛的整體功能安全、網絡安全和可靠性至關重要。以下是用于評估這兩個領域有效性的評估指標摘要，以及基于一篇關于軟件定義汽車的研究文章的假設結果。開發環境具有標記為 1-6 的關鍵組件（圖 6）。

圖6：功能安全和網絡安全互連

功能安全評估指標

安全完整性等級（SIL）

定義：根據失效可能性衡量關鍵車輛系統（如制動、轉向）的可靠性和安全性。

指標：安全完整性等級（SIL 1 至 SIL 4），其中 SIL 4 是最高安全等級。

評估：架構的安全關鍵系統必須滿足適當的安全完整性等級標準，以確保這些系統的失效率最小化。

自動駕駛控制和緊急制動等關鍵系統達到了 SIL 3。

· SIL 4 適用于備用安全系統，如轉向控制和應急電源管理。
非關鍵系統為 SIL 2，確保在安全性和成本效益之間取得平衡。

故障檢測和響應時間

定義：衡量系統檢測故障并做出響應以確保車輛安全的時間。

指標：故障檢測和響應時間（以毫秒或秒為單位）。

評估：安全關鍵系統（如緊急制動、轉向控制）的實時故障檢測、診斷和緩解 。

結果

· 平均故障檢測時間：<50 毫秒。

· 安全關鍵失效的響應時間：<100 毫秒，確保快速啟動備用系統或故障保護。

符合安全標準

（例如，ISO 26262）

定義：評估車輛架構是否符合國際安全標準，如道路車輛的 ISO 26262。

指標：符合 ISO 26262 合規需求的安全關鍵系統的百分比。

評估：驗證安全關鍵系統的設計、驗證和運行是否符合所需的安全標準。

結果

制動、轉向和自動駕駛控制等安全關鍵系統 100% 符合 ISO 26262。

網絡安全評估指標

漏洞評估和風險等級

定義：衡量系統內識別的潛在漏洞數量及其嚴重程度（圖 7）。

指標：基于被利用風險的漏洞評分（低、中、高）。

評估：安全評估識別軟件和硬件系統的漏洞，并分配風險評分以指導緩解工作。

圖7：網絡安全加密芯片的子組件

結果

· 低漏洞評分：在軟件中識別出 4 個漏洞，其中 1 個高嚴重性漏洞（立即修補）。

· 中漏洞評分：識別出 8 個漏洞，大多數與通信協議相關，均通過加密和安全通信方法緩解。

入侵檢測和防御系統（IDPS）有效性

定義：衡量車輛網絡安全系統檢測和阻止惡意活動或入侵的能力。

指標：檢測率（檢測到的網絡攻擊百分比）和誤報率（被標記為威脅的良性活動百分比）。

評估：入侵檢測和防御系統（IDPS）必須實時檢測惡意嘗試，并最大限度地減少對正常操作的干擾。

結果

· 檢測率：95% 的網絡攻擊（包括遠程黑客嘗試）實時檢測到。

· 誤報率：<2%，確保不會因過多警報而影響車輛正常運行。

空中下載（OTA）安全評估

定義：評估通過空中下載（OTA）傳輸的軟件更新的安全性，以確保沒有惡意代碼注入車輛。

指標：成功、安全的 OTA 更新的百分比。

評估：OTA 更新應進行加密和簽名，以保證完整性并防止篡改。表 2 提供了 OTA 安全能力的功能安全和網絡安全關鍵指標。

結果

· OTA 成功率：100% 安全更新交付。

無 OTA 更新受損情況：所有更新均通過數字簽名和端到端加密進行驗證。

結論

為基于人工智能 / 機器學習的軟件定義汽車（SDV）架構設計的半導體芯片是汽車行業的一項關鍵進步，為自動駕駛和智能車輛系統提供了支持。這些芯片旨在滿足高性能計算（HPC）需求，實時處理大量傳感器數據。憑借內置的人工智能 / 機器學習能力，這些芯片有助于實現預測性維護、異常檢測和實時決策，這對于安全高效的自動駕駛至關重要。

功能安全是其設計的關鍵，確保制動和轉向等關鍵系統符合 ISO 26262 標準和安全完整性等級（SIL），保證車輛在出現故障的情況下仍能安全運行。這些芯片還集成了強大的網絡安全措施，包括入侵檢測系統、安全的 OTA 更新和車聯網（V2X）通信加密，確保車輛系統的完整性、機密性和可用性，抵御網絡威脅。

這些半導體芯片的高性能計算能力支持超低延遲處理和高準確性，為動態駕駛環境中的近實時決策提供了可能。隨著車輛越來越依賴人工智能 / 機器學習驅動的系統，這些芯片提供了支持復雜自動駕駛算法所需的算力，同時保持嚴格的功能安全和網絡安全標準。

對軟件定義汽車（SDV）架構中功能安全和網絡安全的評估表明，故障檢測、冗余、OTA 安全和車聯網（V2X）通信安全等關鍵組件的性能符合預期標準。功能安全指標凸顯了高水平的安全性，關鍵系統和備用系統分別符合 SIL 3 和 SIL 4 標準。相比之下，網絡安全指標展示了強大的防御機制，實現了高檢測率和極少的誤報。這些評估的結合強調了軟件定義汽車架構的可靠性、安全性和安保性，使其能夠應對操作風險、網絡威脅和低交通流量時段的情況。

總體而言，設計具有人工智能 / 機器學習、功能安全和網絡安全能力的半導體芯片代表了未來軟件定義汽車的核心。它們提高了車輛的性能、功能安全和網絡安全，支持在日益互聯的世界中全自主、高安全性和高效車輛的發展。這些功能的集成確保了汽車系統的可靠性和韌性，使其成為下一代汽車發展的關鍵。
