本文主要介紹Infineon Aurix2G TC3XX系列芯片GETH模塊硬件原理，MCAL相關配置和代碼示例。

1 模塊介紹

隨著汽車科技的不斷發展，車載以太網已經成為許多車型的標配技術。相比傳統的汽車通信網絡技術，車載以太網具有更高的帶寬和數據傳輸速度，這使得車輛內部的各個系統可以更快地響應和交換信息。此外，車載以太網還能夠支持更多的設備連接，從而滿足現代汽車日益增長的智能化和互聯需求。
英飛凌Aurix2G TC3XX系列芯片的GETH模塊采用的是新思科技（Synopsys）的內核，全稱DesignWare Cores Ethernet Quality-of-Service（DWC_ether_qos）。DWC_ether_qos通常用于嵌入式系統或網絡設備中，可以幫助實現更可靠的數據傳輸、更低的延遲和更好的網絡性能。
TC3XX系列中除了旗艦的TC39X系列具有兩個GETH模塊，即支持兩路MAC，其他大部分型號都只支持一路MAC。支持10Mbps\100Mbps的RMII協議以及1000Mbps的RGMII協議（部分中低型號不支持RGMII），提供符合IEEE 802.3-2008的MAC、MII協議。

2 功能介紹

2.1 車載以太網硬件框架

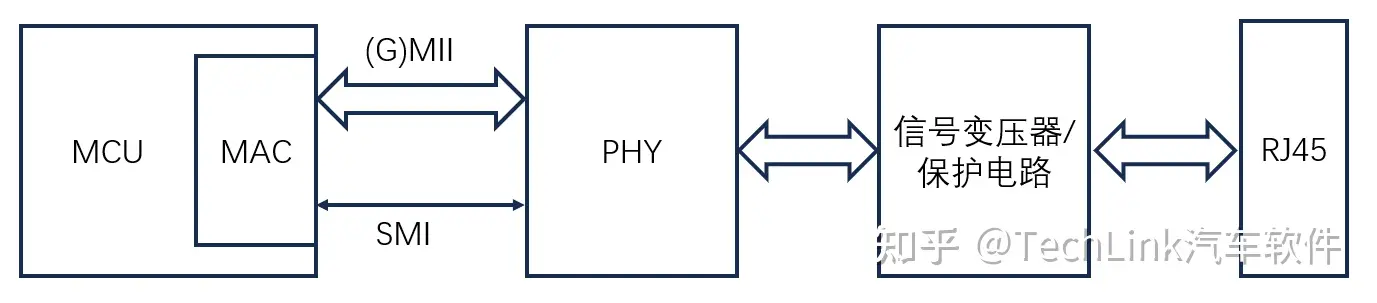

為了使讀者能夠更好地理解GETH模塊的相關功能，我們需要先介紹下車載以太網的硬件基本框架。

以太網的MAC（Media Access Control）是數據鏈路層中的一個子層，負責控制數據在物理介質上的傳輸。MAC層負責實現數據幀的封裝和解封裝，處理數據幀的發送和接收順序，并通過MAC地址來識別數據包的接收方。MAC一般在我們的MCU中，類似Can Controller。

MAC之外還需要一個以太網收發器，也就是我們常說的PHY，負責物理層的功能，例如將數據轉換為適合在傳輸介質上傳輸的信號、管理數據的編碼和解碼，以及處理與傳輸介質相關的電氣特性。MAC和PHY之間有兩條交互，一條是IEEE指定的MII（Medium Independent Interface），主要進行數據幀的交互；另外一個就是SMI接口，用于通過MAC進行PHY的配置、讀取PHY寄存器等功能。二者一個是數據接口，一個是控制接口。

IEEE 802.3標準中對以太網通信系統明確了有電氣隔離的要求，因此，在以太網物理層PHY芯片之間，一般需要會通過網絡變壓器進行隔離。因此PHY需要接信號變壓器、保護電路等。

然后末端就是一個RJ45接口，也就是我們電腦常見的網線插孔，用于進行物理層信號的傳輸。但是車載設備中一般沒有網口，控制器之間的連接都是直接集成在線束中。

關于以太網的其他相關內容，大家可以自行查閱資料，工業上這塊內容已經相當成熟了。

2.2 GETH總覽

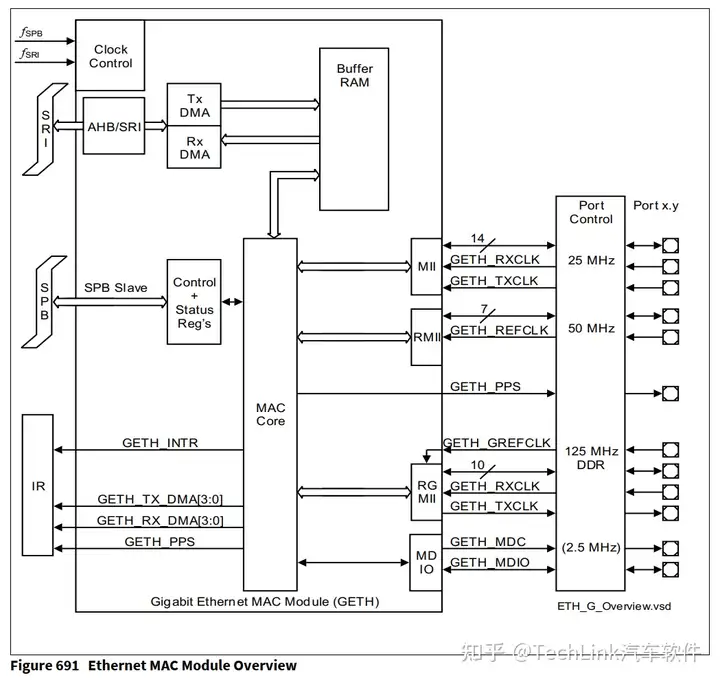

Aurix中的GETH模塊除了包含MAC內核，還具有專屬的DMA模塊，負責進行數據的收發處理。英飛凌集成后的GETH架構如圖所示：

從圖中我們可以看出，和其他片內外設一樣，MCU內部通過SRI數據總線，與GETH模塊進行以太網數據，通過SPB總線進行GETH模塊寄存器設置。GETH同樣和IR模塊進行交互，以進行中斷路由處理。

GETH獨有的DMA模塊用于數據的仲裁和搬運處理，從驅動層解放了MCU的負載。

Aurix TC3XX系列支持MII、RMII、RGMII等媒體獨立接口，從圖中我們可以看出，它們作為可選接口出現，通過Port與外部相連。另外部分中低型號是不支持RGMII的，選型時需要注意。

下方SMI接口用來進行PHY的配置，以及寄存器讀寫等操作。

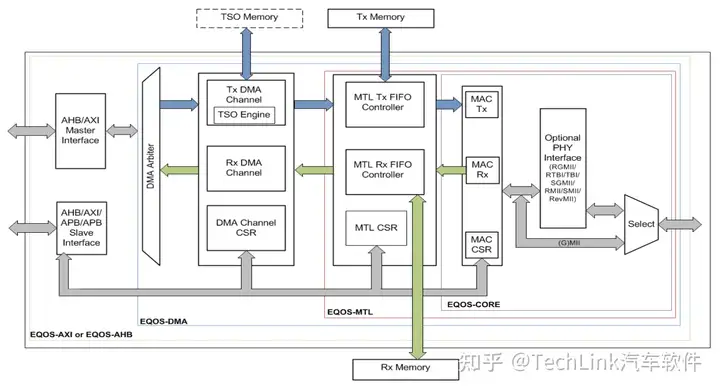

然后我們看GETH模塊內部框圖（下圖為Synopsys提供的手冊，因此命名為EQOS，指DWC_ether_qos，即GETH模塊）：

該圖和前面的類似，只是進行了內部拆解，最外層AHB Master接口接到英飛凌的SRI總線上，供DMA進行數據讀取和寫入；AHB Slave總線接入到英飛凌的SPB總線上用于MCU對GETH模塊的控制。第二層EQOS-DMA主要包含DMA硬件，包括仲裁單元。第三層EQOS-MTL是傳輸層，用于組包拆包（不是TCP）。最后一層是EOQS-Core，就是模塊的內核，負責數據的最下層收發處理。本節我們分別介紹這些模塊的結構和功能。

2.2.1 GETH時鐘

GETH模塊時鐘為fGETH，其來源為fSOURCE0，即系統時鐘，分頻系數為CCUCON5.GETHDIV，計算公式為：

GETH模塊的寄存器控制總線時鐘和其他外設一樣，使用SPB時鐘。

對于MII、RMII和RGMII的數據總線時鐘，大部分來自外部，僅有RGMII的TxClk來自GETH模塊，下文連接關系中我們會展開介紹。

2.2.2 CSR Slave Interface

CSR全稱為Control and Status Register，在GETH內部DMA、MTL、MAC都有各自的寄存器。前文也提到，MCU通過SPB總線訪問該接口，接口內部轉AHB協議進行數據處理。這些對于程序員來說是透明的，我們只需要根據寄存器說明訪問寄存器即可。

2.2.3 Application Master Interface

AHB Master接口用來進行AHB總線數據訪問，該接口由DMA進行控制，在系統內存和GETH模塊之間進行數據傳輸。在GETH模塊工作過程中，不管是發送端還是接收端，總是由GETH的DMA主動訪問SRI接口。

2.2.4 DMA控制器

DMA負責把從外界接收到的數據包，傳輸到系統內存中的RX Buffer里，同時把系統內存中Tx Buffer里需要發送的數據傳輸出去。DMA具有各自獨立的Tx Engine和Rx Engine，Tx和Rx各4個DMA通道，Tx Engine的方向是從系統內存到MTL，Rx Engine則是從MTL到系統內存中。

GETH模塊的DMA利用一種寄存器和Descriptors Lists（描述符鏈表）結合的機制，在高效搬運數據的同時，最大程度減小CPU的負荷。

描述符是保存在系統內存中的具有特定格式的鏈表結構數據，GETH中相關的寄存器會指向對應的描述符，而描述符指向內存中的用戶Buffer，這個結構有點類似CSA的機制。每個DMA有一個Tx描述符鏈表和一個Rx描述符鏈表。

由于Tx和Rx都會通過AHB總線訪問系統內存，即用戶Buffer，所以在全雙工的情況下，存在總線訪問沖突的場景，這時候就需要進行DMA仲裁。仲裁支持兩種模式：

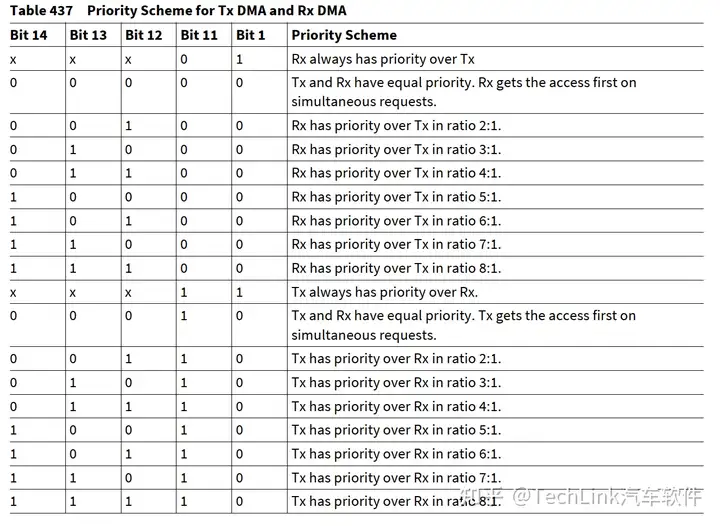

Round-Robin Arbitration：當寄存器DMA_MODE.DA被設置為0時，使用該模式，該模式通過DMA_MODE.PR來按照比例為Tx和Rx分配總線帶寬；

Fixed-Priority Arbitration：當寄存器DMA_MODE.DA被設置為1，DMA_MODE.TXPR為0時，則接收的優先級永遠高于發送；如果DMA_MODE.TXPR為1時，則仲裁規則按照下表實施；

DMA的控制并不需要用戶直接干預，用戶只需要通過描述符來控制數據的收發，DMA的搬運完全在后臺由硬件完成，該內容在下文中會詳細介紹。

2.2.5 MAC Transaction Layer

MAC傳輸層（MTL）提供FIFO內存接口，用于緩沖和調節應用系統內存與MAC之間的數據包傳輸，它位于GETH模塊的DMA和MAC內核之間。傳輸層對于數據處理有兩條路徑：Trasmit Path和Receive Path，分別使用Application Transmit Interface (ATI)和Application Receive Interface (ARI)接口進行數據訪問。

在發送端DMA將數據搬運到MTL的Buffer中，當MTL中隊列滿了（threshold mode）或者隊列中已經有了完整的packet（store-and-forward mode），MTL就會將該packet取出隊列并發往MAC Core。同樣在接收端，MTL從MAC Core接收數據并存入Buffer中，當數據達到閾值或者組成一個完整的packet，則MTL會通知DMA以進行向系統內存的數據搬運。

MAC Transaction Layer的邏輯主要由硬件后臺處理，在完成初始化之后幾乎不用用戶進行處理，所以此處加以贅述，感興趣的讀者可以閱讀DWC_ether_qos手冊。

2.2.6 MAC

MAC主要負責與PHY芯片進行數據交互，MAC支持與PHY交互的多種接口，可以選擇一種PHY接口進行通訊。MAC的通訊接口除了與PHY進行通訊的MAC Transmit Interface(MTI)和MAC Receive Interface (MRI)以外，還有MCU進行MAC寄存器配置的MAC Control Interface (MCI)。

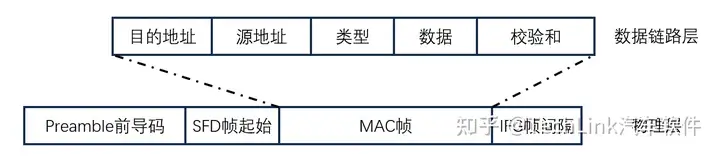

到這里就是數據鏈路層和物理層的邊界了，這里簡單介紹下以太網幀結構：

一個普通的以太網數據鏈路層幀包括目的地址、源地址、類型、數據以及校驗和，本文提到的packet是指除了校驗和以外的內容，因為以太網幀校驗和在GETH模塊中是由MAC Core處理的。

Preamble前同步碼為7個字節的1和0交替數據，用于MAC進行數據速率調整。SFD幀起始為1字節前6位1和0交替，最后的兩個連續的1表示告訴接收端適配器幀信息要來了。幀間隔是最小96bit的時間寬度，此間不進行數據傳輸。

MTL層處理的數據為數據鏈路層數據（除校驗和以外的內容），MAC層在收發端負責物理層數據的拆包和組包工作。

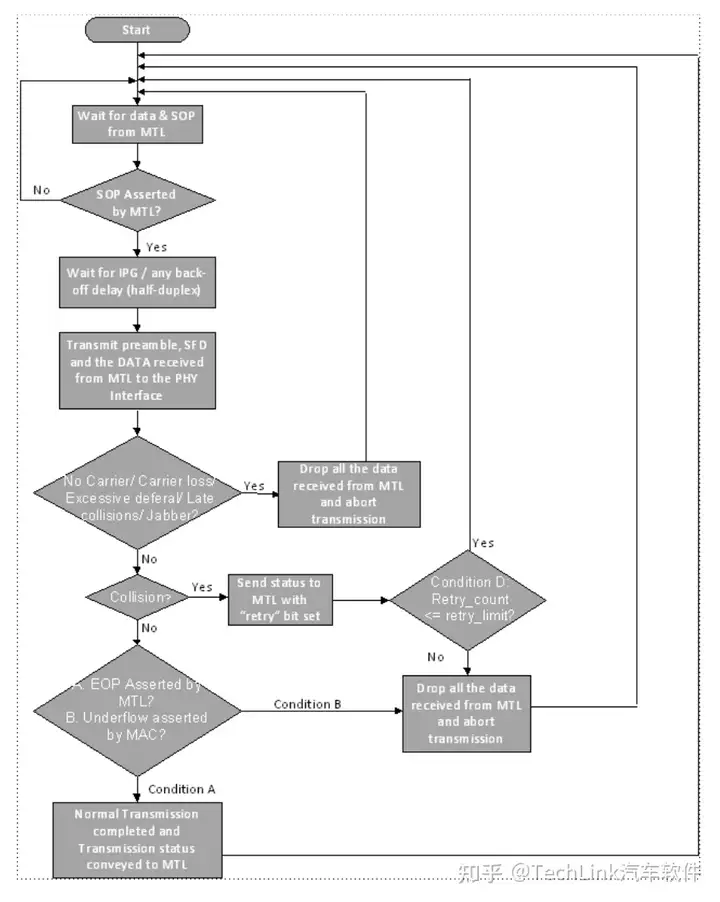

MAC Transmission

當MTL將數據發送到MAC，并同時拉高SOP信號線，則視為啟動一次發送，此時MAC開始將數據發往MII或者GMII。然后中間有一系列延時、ACK等邏輯完成MTL向MAC的數據發送，最后MTL拉高EOP信號線，視為MTL傳輸完成。如果是全雙工模式，意味著這一包發送完成了；但是如果是半雙工模式，MAC層還需要進行載波偵聽和碰撞檢測，以防止總線Busy的時候發包失敗，并進行重發流程。MAC層的發送流程如下圖所示：

同時MAC將MTL發來的鏈路層數據進行組包，在包頭加上前導碼、幀起始，然后計算CRC填充到尾部，并在尾部留上幀間隔。

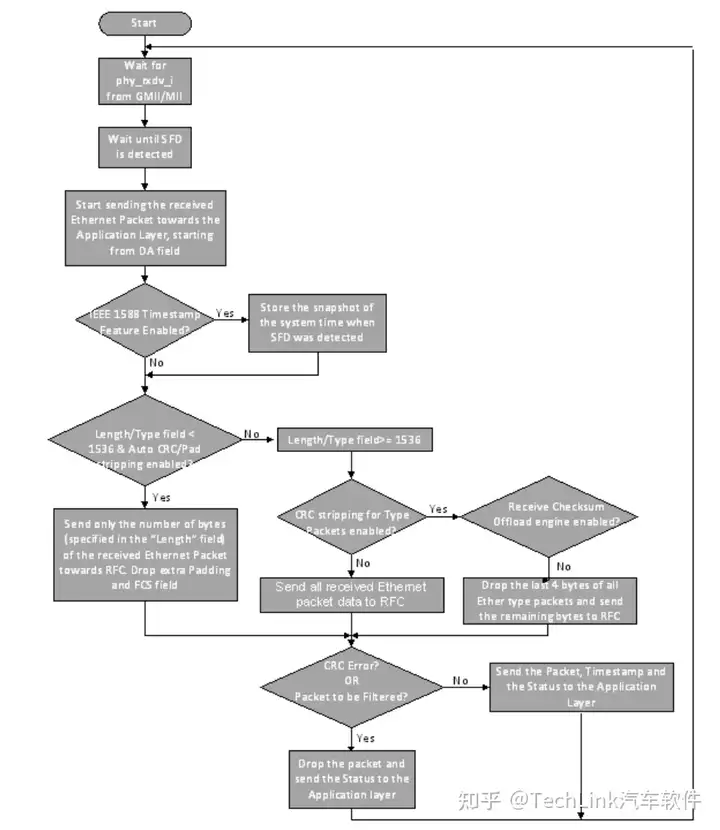

MAC Reception

當MAC從連接PHY端的MII或者GMII接口檢測到SFD幀起始以后，首先會拆包取出Preamble前導碼和SFD幀起始，隨后開始進行數據接收。數據接收到Buffer中以后需要進行MAC地址過濾和CRC校驗，如果不通過則該包會被丟棄。接收端時序圖如圖所示：

2.3 Descriptors描述符機制

GETH模塊的收發機制采用了寄存器與描述符結合的方式，來進行數據處理，下面我們來詳細介紹這套機制以及描述符的結構。

類似CSA的機制，Aurix中使用系統內存存放描述符，使用盡可能簡潔的寄存器來表征描述符的狀態。描述符（Descriptors）是存放在系統內存，也就是RAM中的鏈接信息，它的主要功能是用作Buffer的指針，另外包括一些狀態信息和控制信息。每條描述符大小為4個word，一共16字節。描述符之間雖然可以配置為帶間隙，但是一般都是連續存放。

從數據傳遞方向的角度來說，描述符有發送描述符(Transmit Descriptor)和接收描述符(Receive Descriptor)；從功能的角度來說，描述符有兩種：

Normal Descriptor：常規描述符，用來描述packet的數據，并提供適用于將要傳輸的packet的控制信息；

Context Descriptor：增強描述符，用于提供適用于將要傳輸的數據包的控制信息。

增強描述符一般很少會用到，所以本文著重介紹常規描述符，圍繞其在發送端和收發端的功能進行展開。

雖然雖然手冊上說一個描述符可以指向至多兩個Buffer，且可以把MAC幀的Header和Payload分開存放，但是實際使用過程中，包括MCAL相關的代碼及配置，都是一個描述符指向一個Buffer，多個描述符組成一個RingBuffer結構，如下圖所示。

比如當我們執行發送操作時（通過寫描述符尾寄存器），DMA就會從當前發送描述符（Current Descriptor Pointer）指向的位置開始往下輪詢，直到描述符尾指針，對所有屬于DMA控制的描述符指向的Buffer執行數據搬運。

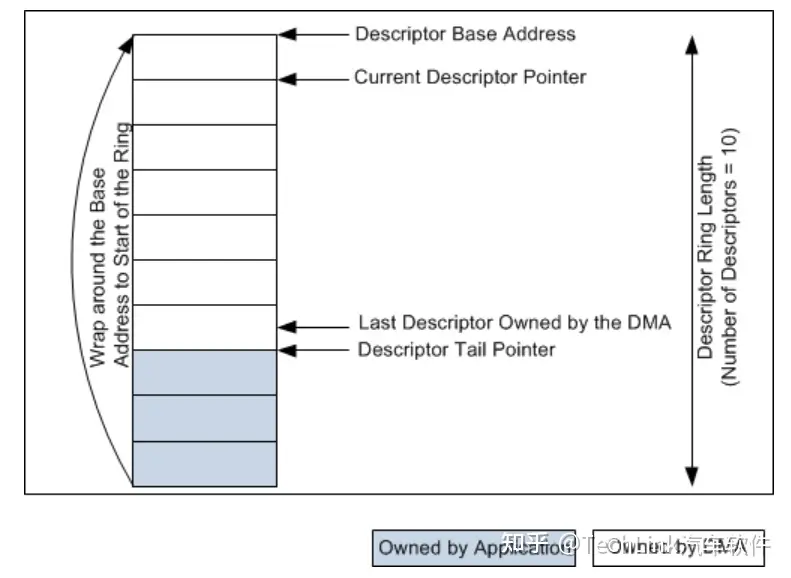

2.3.1 描述符相關寄存器

這里我們先介紹下和描述符相關的寄存器。這里注意一下，由于搬運是由DMA通道執行的，所以每個DMA通道有自己的一套描述符寄存器。

DMA_CHi_CURRENT_APP_TXDESC：當前發送描述符，用于指向DMA下一條會讀取的描述符，也就是當前用戶可用的描述符；

DMA_CHi_CURRENT_APP_TXBUFFER：當前發送描述符指向的Buffer地址，雖然描述符里有Buffer的信息，但是Aurix還是提供了當前發送Buffer的寄存器，表示當前發送描述符指向的Buffer地址；

DMA_CHi_CURRENT_APP_RXBUFFER：當前接收描述符，表示當前用戶可用的接收描述符。

DMA_CHi_CURRENT_APP_RXBUFFER：當前接收描述符指向的Buffer地址。

DMA_CHi_TXDESC_LIST_ADDRESS：發送描述符基址，指向第一個發送描述符；

DMA_CHi_RXDESC_LIST_ADDRESS：接收描述符基址，指向第一個接收描述符；

DMA_CHi_TXDESC_RING_LENGTH：發送描述符長度，注意0表示1個描述符，以此類推；

DMA_CHi_RXDESC_RING_LENGTH：接收描述符長度，注意0表示1個描述符，以此類推；

DMA_CHi_TXDESC_TAIL_POINTER：發送描述符尾指針，指向最后一個描述符之后的地址；

DMA_CHi_RXDESC_TAIL_POINTER：接收描述符尾指針，指向最后一個描述符之后的地址。

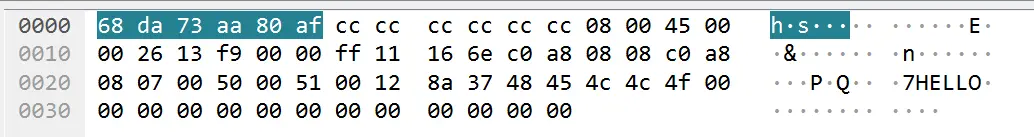

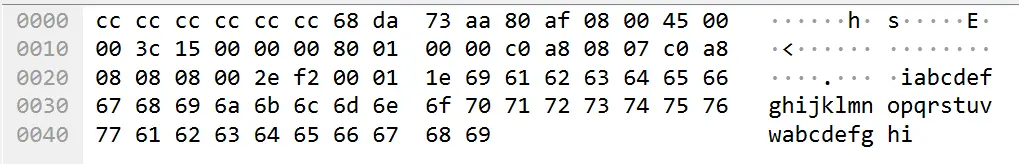

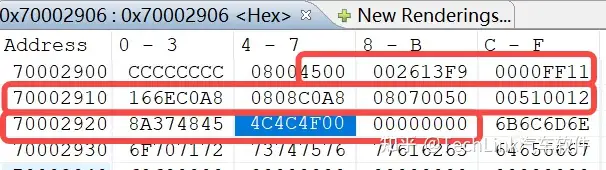

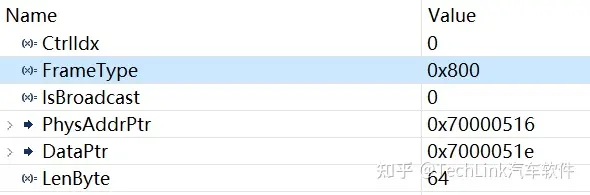

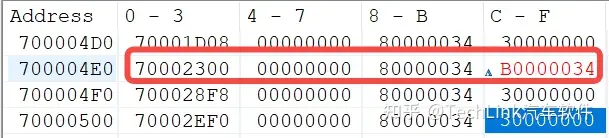

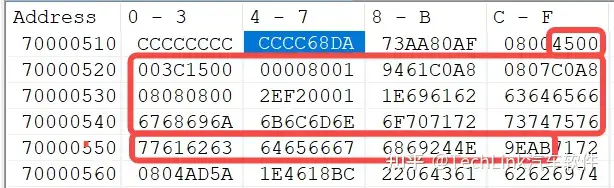

我們通過一個實際場景來介紹下這些描述符寄存器的作用，描述符的內容可以先不用關注，后面會介紹。這是我在使用過程中的一段實際內存，它里面放了4個發送描述符，因為我這里配置了4個Buffer。

然后我們看各個寄存器的值：

我們可以看到當前CURRENT_TXDESC指向的是第二個描述符，也就是說我們要發送數據的話就使用這個描述符。然后TXDESC_LIST_ADDRESS指向第一個描述符，TXDESC_RING_LENGTH為3表示配置了4個描述符。當我們向TXDESC_TAIL_POINTER寫入尾部地址時，DMA會輪詢從CURRENT_TXDESC到TXDESC_TAIL_POINTER（左閉右開）的所有描述符，執行發送操作。當然只有第二個描述符的DMA歸屬位置位了，到第三個時DMA會自動Suspend，詳細流程我們后面再討論。

2.3.2 Transmit Descriptors發送描述符

這里我們只介紹常規描述符。

常規描述符有兩種狀態，Read-format和Write-back Format。當我們需要向外部發送數據，要按照Read-format向其中寫入Buffer地址及控制信息，然后將其控制權釋放給DMA；DMA在執行完搬運和數據發送之后，會對該描述符進行回寫，提供時間戳及狀態信息，相當于回調，告知發送狀態。

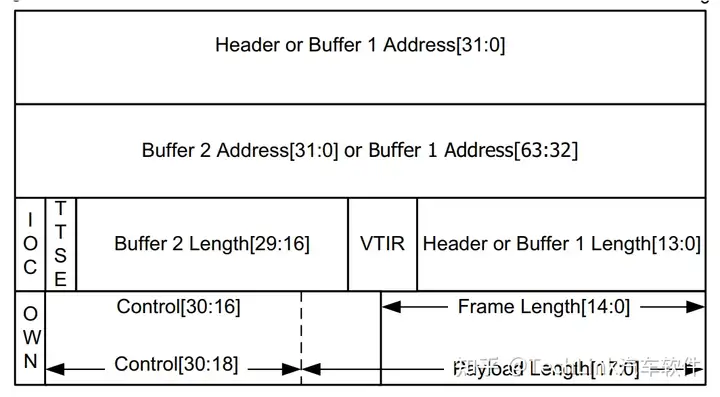

Read-Format

Read Format下的描述符如上圖所示，主要包括兩個Buffer指針、Buffer長度信息和一些其他的控制信息。從上到下4個Word依次是TDES0到TDES3，我們一一展開介紹。

• TDES0：

• BUF1AP：Buffer1的地址；

• TDES1：

• BUF2AP：Buffer2的地址，但是我們一般不使用，包括Infineon官方的MCAL代碼都是不用的；

• TDES2：

• IOC（31）：Interrupt on Completion，完成中斷標志位，packet發送完之后會置位；

• TTSE（30）：Transmit Timestamp Enable，發送時間戳使能位；

• B2L（29:16）：Buffer2的長度；

• VTIR（15:14）：VLAN標簽插入、替換標志位，VLAN一般由上層處理，AUTOSAR中也一般交給EthIf來管理，所以該位一般是0；

• B1L（13:0）：Buffer1的長度；

• TDES3：

• OWN（31）：DMA控制權標志位，該位置位表示DMA擁有該描述符的控制權，它會去讀取相應的Buffer，并回寫該描述符，并將該位清除；

• CTXT(30)：常規描述符和增強描述符位，0表示常規描述符；

• FD(29)：First Descriptor，表征第一個描述符，一般數據存在于多個Buffer時，有頭部、連續描述符之分，我們一般使用連續Buffer，只需要一個描述符，因此FD包括下面的LD一直都置位；

• LD(28)：Last Descriptor，表征是最后一個描述符；

• CPC（27:26）：CRC Pad控制位，

• SAIC（25：23）：SA Insertion Control，源地址插入控制，可以配置讓MAC層根據MAC地址寄存器自動修改源MAC地址，而不用上層指定；

• SLOTNUMorTHL（22:19）：Slot Number Control Bits in AV Mode，AV模式下的槽數量控制位，用于上層Header信息的輔助處理，一般不使用；

• RES_18（18）：預留；

• CIC/TPL（17：16）：Aurix提供了TCP/IP的CheckSum輔助計算功能，能夠通過硬件計算為上層降低負載；

• TPL（15）：Reserved or TCP Payload Length；

• FL/TPL（14：0）：Packet Length or TCP Payload Length，一般用作Packet長度；

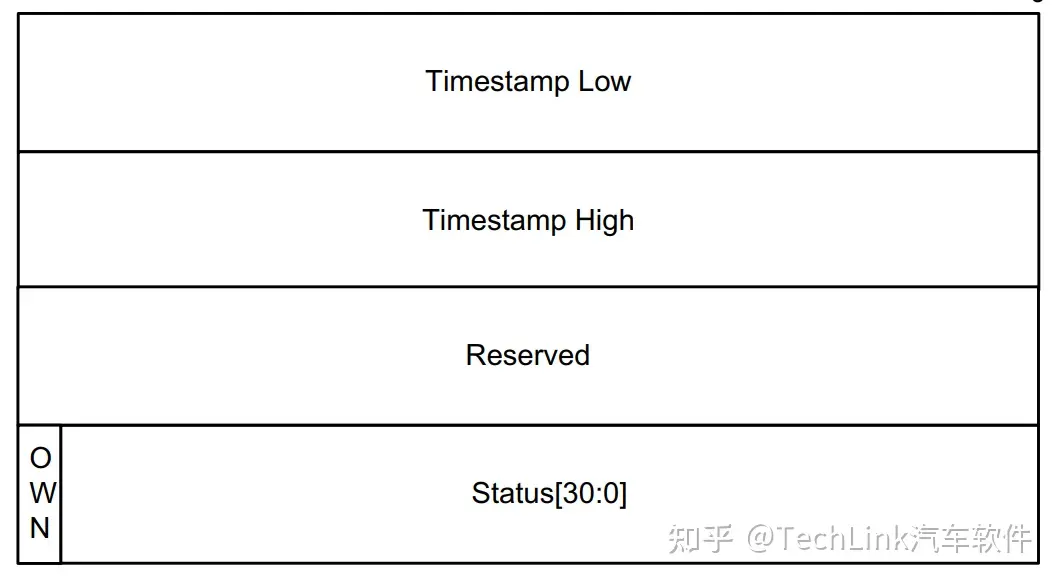

Write-Back Format

我們可以看到Write-Back格式的描述符包含了時間戳和狀態位，狀態位這里就不展開介紹了，感興趣的讀者可以翻閱手冊進行查詢。

2.3.3 發送流程介紹

然后我們就著描述符來介紹GETH的發送流程：

1）用戶根據發送數據向描述符中寫入信息，包括Buffer地址、長度等，然后將描述符中的DMA控制權標志位置位；

2）用戶寫入描述符尾指針寄存器，啟動DMA；（該操作是一個啟動DMA的動作，即使描述符尾指針沒有變動，也需要寫一下）

3）DMA對所有的請求進行仲裁；

4）DMA根據當前描述符寄存器，從內存中讀取描述符；

5）DMA通道從當前發送描述符指針指向的描述符開始遍歷，直到以下條件滿足，然后DMA進入Suspend狀態，執行步驟11：

     a.遍歷到的描述符屬于APP(TDES3 [31] = 0) ；

     b.當前發送描述符指針等于描述符尾指針寄存器；

     c.發生錯誤；

6）如果遍歷到的描述符屬于DMA，則DMA從描述符中解析Buffer地址；

7）DMA根據解析到的Buffer地址，從系統內存中讀取用戶的發送數據，送到MTL進行發送；

8）如果packet被存放在多個Buffer里，并且使用了多個描述符，DMA會立即讀取下一個描述符，步驟3到7會重復直到packet中的所有數據都被傳輸到MTL；

9）packet傳輸完成之后，如果IEEE標準規定的時間戳使能了，從MTL獲取的發送時間戳將被回寫到發送描述符（TDES0和TDES1），如果是多個描述符的packet，則寫到最后一個描述符中；相關的狀態位會被寫回到TDES3，并且DMA控制位會被清空，APP拿回描述符控制權；如果沒有使能時間戳，則DMA不修改TDES0和TDES1；

10）如果描述符中的發送完成中斷標志位使能了，DMA狀態寄存器中的發送中斷位會置位，DMA回到步驟3；

11）當用戶向描述符尾指針寄存器寫入任何值時，會啟動DMA的Polling，并回到步驟3，并且下溢中斷狀態位被清零。如果用戶通過清除DMA控制寄存器中的相應標志位來停止DMA，則DMA進入Stop模式；

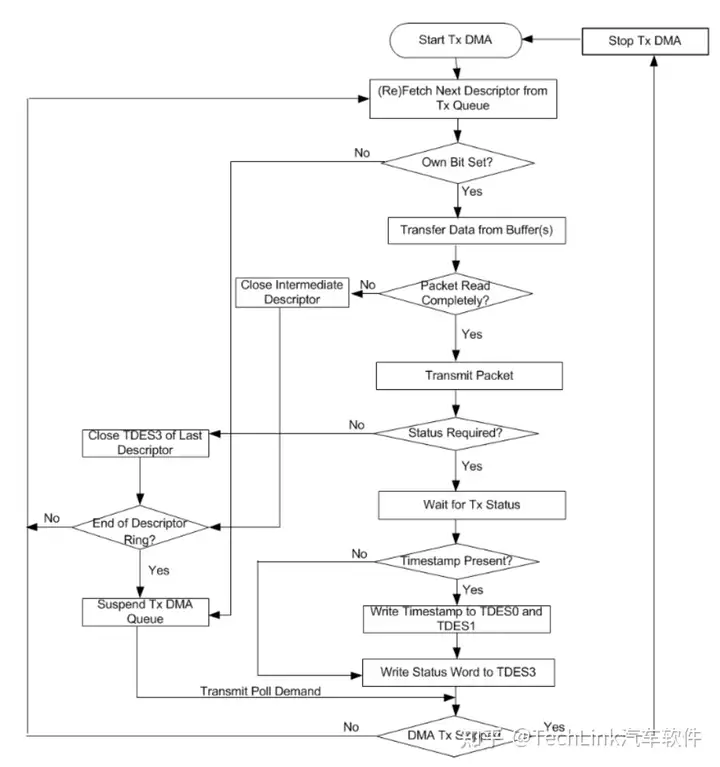

下面是對應的流程圖：

也就是說，DMA初始化之后，停留在左下角的Suspend Tx DMA Queue狀態中進行等待，用戶寫入描述符尾寄存器之后DMA開始進行Transmit輪詢，完成發送之后繼續停留在Suspend狀態中。當前發送描述符寄存器是描述符鏈表的關鍵句柄，DMA每次完成一次發送后其會指向下一個描述符，末尾的描述符使用完之后會回到第一個描述符。

DMA將數據傳輸到MTL之后，就會由硬件進行后續數據的打包和發送，參考前面MAC章節。

2.3.4 Receive Descriptor接收描述符及接收流程介紹

接收描述符包括兩種類型：常規描述符和增強描述符。常規描述符同樣有Read-format和Write-back format。用戶按照Read-format格式，根據Buffer的實際容量配置完描述符之后，將描述符控制權釋放給DMA，DMA在收到完整且通過校驗的packet之后，會將數據搬運到描述符指定的接收Buffer，隨后將狀態信息以Write-back格式寫回到描述符。相比于發送描述符，接收描述符的回寫內容比較多，因此它的狀態回寫會額外占用一個增強描述符，用于補充描述狀態信息。

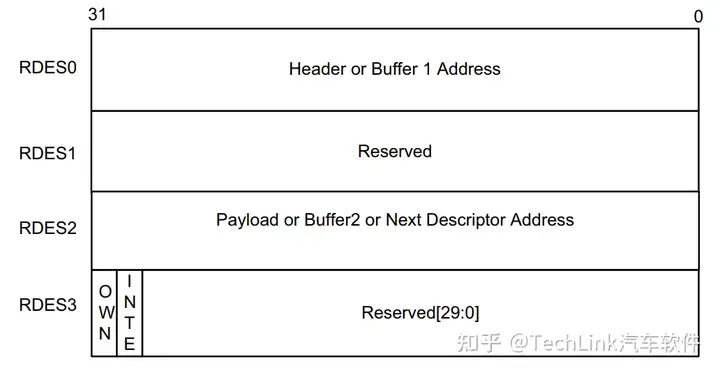

Read-format

Read-format的接收描述符格式如上圖，RDES0包含的是接收Buffer的地址，RDES2包含的是Buffer2或者頭的地址，但是我們一般packet存放到一個Buffer里，RDES3包含兩個重要的位，一個是DMA控制權位OWN，另一個是常規/增強描述符標志位INTE。

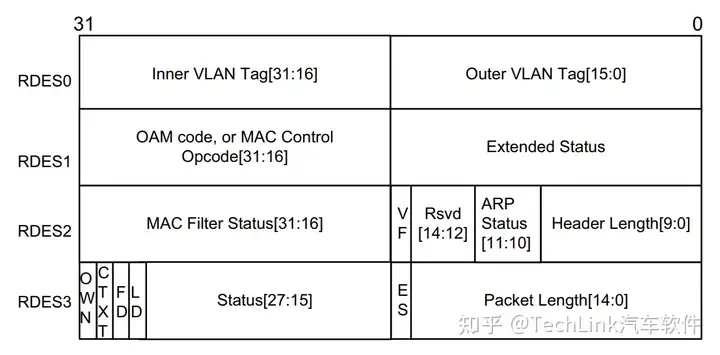

Write-Back Format

Write-back格式的描述符見上圖，可以看到其信息還是比較多的，但是前面也提到，VLAN一般我們會交給上層處理，所以RDES0一般在Write-back中DMA不去修改它的值。

• RDES0：

• IVT（31:16）：如果RDES3中的RS0V置位，則該內容為接收packet的Inner VLAN標簽，否則為無效值；

• OVT（31:16）：如果RDES3中的RS0V置位，則該內容為接收packet的Outer VLAN標簽，否則為無效值；

• RDES1:

• OPC（31:16）：OAM Sub-Type碼，或MAC包控制操作碼，取決于RDES3的OAM Sub-Type CodeIf Bits位域；

• TD（15）：Timestamp Dropped，標志著時間戳被捕獲到但是由于溢出導致丟失；

• TSA（14）：Timestamp Available，時間戳有效標志，該位如果置位則下一個增強描述符的RDES0和RDES1的時間戳有效；

• PV（13）：PTP Version，PTP版本；

• PFT（12）：PTP Packet type；

• PMT（11:8）：PTP Message Type；

• IPCE（7）：IP Payload Error；

• IPCB（6）：IP Checksum Bypass，僅當使用了IP Checksum功能時有效；

• IPV6（5）：IPv6 Header Present；

• IPV4（4）：IPv4 Header Present；

• IPHE（3）：IP Header Error；

• PT（2:0）：Payload Type，指示上層包類型，如UDP、TCP、ICMP；

• RDES2：

• Rsvd（31:27）：Reserved；

• MADRM（26:19）：MAC地址或者Hash值；

• HF（18）：Hash Filter Status；

• DAF（17）：Destination Address Filter Fail，指示目標MAC地址過濾失敗；

• SAF（16）：SA Address Filter Fail，指示源MAC地址過濾失敗

• OTS（15）：VLAN filter status；

• ITS（14）：Inner VLAN Tag filter status；

• Rsvd（13:11）：Reserved；

• ARPNR（10）：ARP Reply Not Generated，指示MAC是否進行ARP回復；僅當使用了IPv4 ARP Offload功能時有效；

• HL（9：0）：L3/L4 Header Length，有些情況下packet會將上層的頭和數據分開存放到不同的Buffer中，該位域表征分割之后Header的長度；

• RDES3：

• OWN（31）：DMA控制權標志位，1表示DMA擁有該標識符的控制權；

• CTXT（30）：常規/增強描述符標志位，1表示增強描述符；

• FD（29）：First Descriptor，首描述符；

• LD（28）：Last Descriptor，末尾描述符；注意，額外的增強描述符不算在內；

• RS2V（27）：RDES2有效位，0表示該描述符的RDES2未使用；

• RS2V（26）：RDES1有效位，0表示該描述符的RDES1未使用；

• RS2V（25）：RDES0有效位，0表示該描述符的RDES0未使用；

• CE（24）：CRC錯誤標志位；

• GP（23）：Giant Packet；

• RWT（22）：Receive Watchdog Timeout，表示接收超時；

• OE（21）：Overflow Error，表示Rx FIFO溢出；

• RE（20）：Receive Error，gmii_rxer_i signal信號位置位時該寄存器置位，同時該位也可表征半雙工模式下的載波偵聽錯誤；

• DE（19）：Dribble Bit Error；

• LT（18：16）：Length/Type Field；

• ES（15）：Error Summary；

• PL（14:0）：Packet Length，表征收到的packet的數據長度，包含CRC；

Receive Context Descriptor

如前所述，接收的回寫需要在常規描述符之后跟隨一個額外的增強描述符，所以這里介紹下接收增強描述符。它的RDES0是時間戳的低位，RDES1是時間戳的高位，RDES3中包含一個DMA控制權標志位OWN和一個常規/增強類型標志位CTXT。

2.3.5 接收流程介紹

接收流程和發送流程類似，都是APP操作描述符，然后等DMA操作數據，區別在于APP需要通過輪詢或中斷來判斷是否有數據接收，并進行處理，然后重置描述符，將Buffer還給DMA用于后續數據接收。

1）用戶根據接收Buffer地址填充接收描述符，然后將描述符中的DMA控制權標志位置位；

2）如果DMA已經完成初始化，則會在當前接收描述符指針和接收描述符尾指針之間進行遍歷，查找可用的描述符，如果沒有找到，則進入Suspend狀態，并執行步驟11；

3）DMA讀取可用的接收描述符然后解析接收Buffer地址；

4）如果當前描述符的時間戳使能了且上一個描述符的時間戳可用，DMA將時間戳寫入當前描述符的RDES0和RDES1，并將常規/增強描述符標志位置位，就是前文所說的跟隨的額外增強描述符；

5）DMA處理接收到的數據并將其放置到描述符指定的Buffer中；

6）如果當前packet沒有接收完全，DMA將當前描述符暫時關閉，然后到步驟10；

7）DMA將MTL傳遞過來的相關狀態位寫入到當前描述符中，清除DMA控制權標志位，并將Last Descriptor位置位；

8）DMA將幀長度寫入到RDES3中，將VLAN TAG寫入到RDES0中，并寫入MAC control frame opcode、OAM control frame code、extended status information到RDES1中；

9）如果時間戳使能了，DMA將接收時間戳值暫存。后續將其寫入到下一個增強描述符中（如步驟4描述）；

10）如果描述符鏈表中仍有描述符需要處理，執行步驟3，否則進入Suspend狀態，執行步驟11；

11）DMA進入Suspend狀態，等待用戶通過寫接收描述符尾寄存器進行輪詢請求。

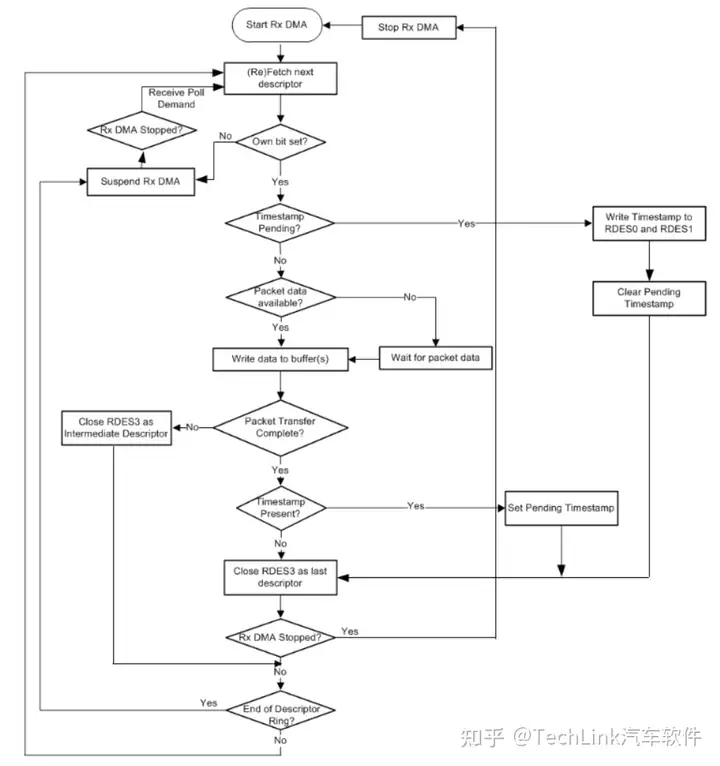

下面是對應的流程圖：

總結下來，就是用戶給了指定的Buffer，然后將對應描述符的控制權交給DMA，然后輪詢或者中斷查看描述符狀態，如果有收到packet，將數據傳給上層進行處理，然后重置下描述符繼續交給DMA去接收數據。

2.4 PHY控制接口

對于MCU來說，PHY是MCU的外設，除了使用RMII、RGMII等接口進行數據傳輸以外，還需要對其進行控制。PHY作為信號收發器，其內部邏輯比其他收發器如CAN收發器要復雜得多。其控制邏輯一般是使用SMI協議，包含一個MDC主機時鐘線，和一根MDIO半雙工數據線。

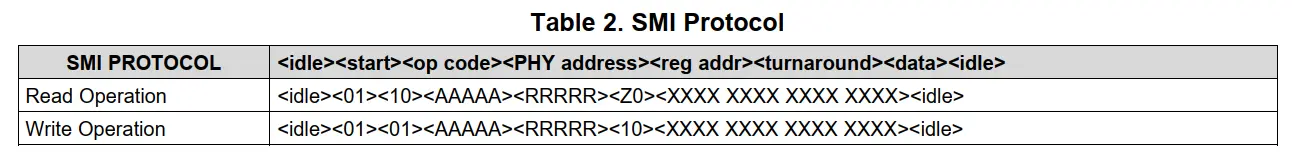

SMI協議的傳輸相對還是比較簡單的，它有讀和寫兩種訪問形式：

結構包括一個類似前導碼的idle位，一個起始位，讀寫標志位，操作碼，PHY地址，目的寄存器，半雙工控制轉換位，數據和結尾的idle位。

因為一個SMI接口可以控制多個PHY，所以硬件連接上PHY是需要地址的，具體參考硬件設計說明。

PHY的讀寫控制是有指定序列的，雖然大同小異，但是還是要根據其手冊編寫對應代碼。下面是英飛凌iLLD中使用的讀PHY寄存器的Demo代碼，具體的邏輯可以參考DP83825i手冊。其中的Eth_WriteMii和Eth_ReadMii就是MAC的接口。

Std_ReturnType IfxGeth_Eth_Phy_Dp83825i_read_mdio_reg(uint8 EthCtrl, uint16 regAddr, uint16 *pdata)
{
    Std_ReturnType ret = E_OK;
    uint16 regDomain;
    if(regAddr<=0x1F){
        ret |= Eth_ReadMii(EthCtrl, DP83_TRCVID, (uint8)regAddr, pdata);
    }else{
        regDomain = DP83_GetRegDomain(regAddr);
        ret |= Eth_WriteMii(EthCtrl, DP83_TRCVID, DP83_REGCR, regDomain);
        ret |= Eth_WriteMii(EthCtrl, DP83_TRCVID, DP83_ADDAR, regAddr);
        ret |= Eth_WriteMii(EthCtrl, DP83_TRCVID, DP83_REGCR, regDomain|DP83_NOINC);
        ret |= Eth_ReadMii(EthCtrl, DP83_TRCVID, DP83_ADDAR, pdata);
    }
    return ret;
    }

2.5 調試相關寄存器

這里介紹幾個比較重要的寄存器，調試過程中使用還是非常有必要的。下面寄存器的屬性比較固定，就不一一解釋了，TX表示發送，RX表示接收，GOOD_BAD表示所有包，GOOD表示成功的包，OCTET表示字節數，Packet表示包數：

• TX_OCTET_COUNT_GOOD_BAD

• TX_OCTET_COUNT_GOOD

• TX_PACKET_COUNT_GOOD_BAD

• TX_PACKET_COUNT_GOOD

• RX_OCTET_COUNT_GOOD_BAD

• RX_OCTET_COUNT_GOOD

• RX_PACKETS_COUNT_GOOD_BAD

• RX_RECEIVE_ERROR_PACKETS

• RX_CRC_ERROR_PACKETS

這里需要注意的是，接收端的計數是位于VLAN過濾器和MAC地址過濾器之后的，對于MAC地址不符的幀上述Counter都不會累加。

2.6 引腳與中斷連接

對于不同的介質獨立接口，如RMII、MII、RGMII，有不同的連接定義，也需要不同的數據時鐘。另外除了RGMII需要輸出發送時鐘以外，MCU的時鐘都需要外部進行輸入。SMI協議的引腳是固定的，一根時鐘線MDC，和一根半雙工數據線MDIO，我們只需要根據硬件設計進行配置接口。

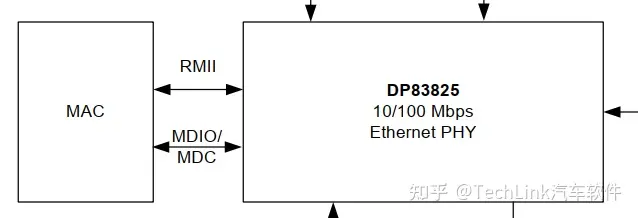

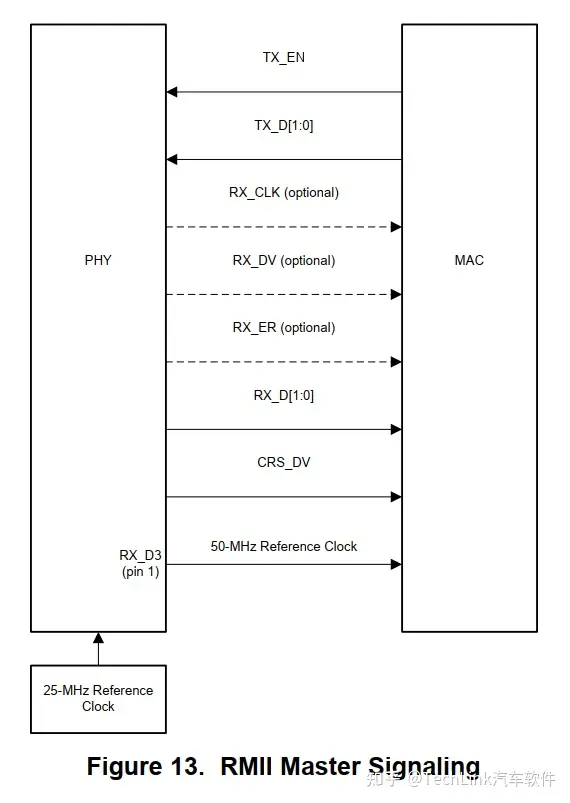

下面我們以RMII接口為例，來介紹如何查詢接口引腳，以進行相關配置。我們先來看RMII的引腳定義，下圖是DP83825i的RMII Master信號定義，本文只關注MAC這一側：

• TX_EN：TX使能，發送數據時拉高；

• TX_D[1:0]：發送數據線，RMII有兩根發送數據線；

• RX_CLK：接收時鐘，不使用

• RX_DV：接收數據有效位，不使用；

• RX_ER：接收錯誤位，不使用；

• RX_D：接收數據線，RMII有兩根接收數據線；

• CRS_DV：載波偵聽位和接收數據有效位的結合線，使用該線不需要RX_D線；

• 50-MHz Reference Clock：50MHz參考時鐘，需要PHY或者外部晶振提供；

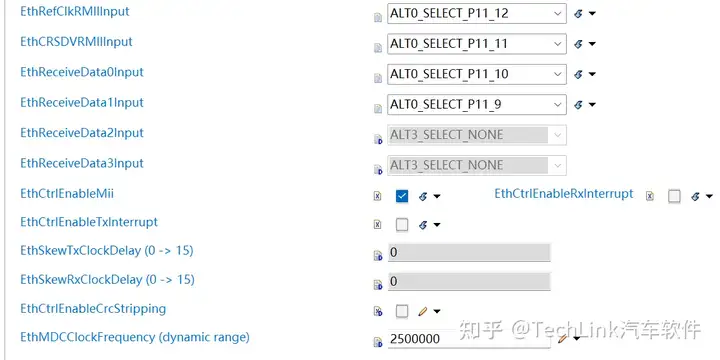

對于這些引腳，我們在MCAL中是可以直接下拉選擇的，但是對于某些工具如Vector DaVinci配置工具，是沒法直接選擇的，所以我們還是需要掌握芯片內部的配置原理。

GETH模塊的引腳配置，在GPCTL（General Purpose Control Register）寄存器中，其中位域ALTIx（x=0~10）用來配置對應的引腳，這些配置我們不一定需要全部去配，因為它包含了RMII、RGMII等所有支持的配置，因此我們只需要根據我們的接口類型，配置我們需要的引腳即可。它的定義如下：

然后我們來到芯片手冊（注意是特定型號的手冊，類似TC37x UserManual，不是TC3XX Family UserManual）中，來到42.4 Connectivity章節（本文使用的是TC37X手冊），Table 348 Connections of GETH。

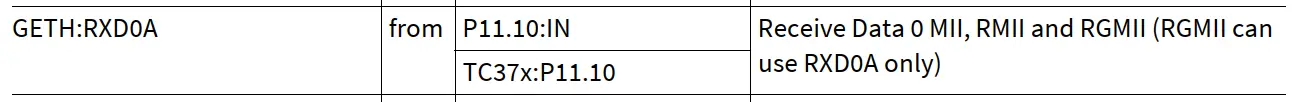

比如我要配置RXD0，查詢到該數據線支持連接的引腳RXD0A（TC37X系列只有一個，如果其他型號會有RXD0B、RXD0C等供選擇）：

因此GPCTL中ALTI6位域設置為0（A對應0，以此類推），在Port模塊中配置P11.10即可，可參考之前發布的Port相關的文章。對于發送數據，GETH模塊會在所有可選的輸出腳中輸出該信號，因此不需要在GETH中配置，只取決于Port中是否將該引腳分配給GETH使用。

這里需要額外注意的是，對于數據發送信號，Pin的配置最下面有一個PortPinControllerSelect選項需要使能。

另外MDIO作為半雙工數據引腳，引腳方向需要配置為OUT。

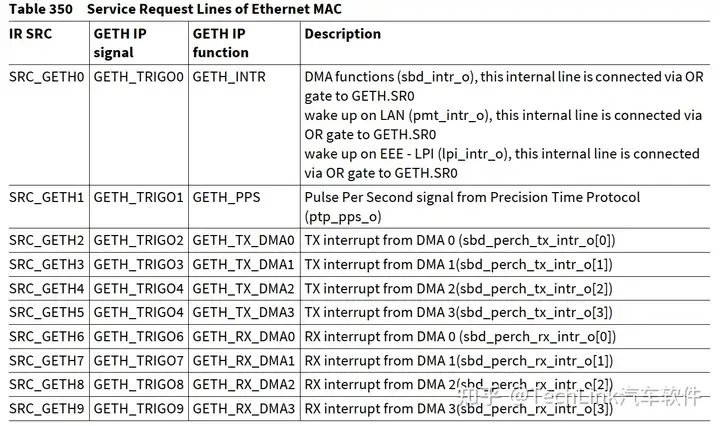

中斷連接同樣也是查詢芯片用戶手冊：

3 MCAL配置及代碼示例

本文使用TC375芯片，以RMII 100M接口為例，對MCAL配置和代碼進行說明。

3.1 General

General頁面中大多是一些接口使能配置和權限，這里只對一些特殊項進行說明：

EthTimeoutCount：該參數定義了WriteMii、復位DMA等訪問的超時時間；

EthDmaSwResetWaitCycle：該參數定義了DMA復位之后的等待時鐘周期；

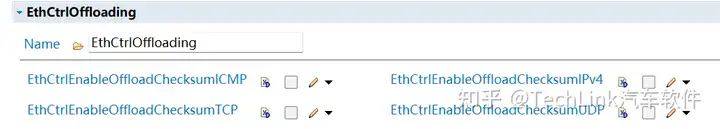

GETH模塊具有填充上層如網絡層Checksum的功能，可以在這里進行使能。

3.2 EthCtrlConfig

我這里使用的AUTOSAR版本是AR4.2.2，如果是AR4.4.0，controller這里參數會稍微多一點，但是整體邏輯沒有大改。

• EthSpeed：這里配置了信號收發頻率，100M或10M，硬件內部會自動計算分頻，無需修改外部輸入時鐘；

• EthPhyInterface：MII接口模式，這里配置RMII；

• EthOpMode：信號模式，全雙工；

• EthCtrlPhyAddress：源MAC地址；

• EthCtrlRxBufLenByte：接收數據Buffer尺寸，這里配最大值1522；

• EthCtrlTxBufLenByte：發送數據Buffer尺寸，這里配最大值1522；

• EthRxBufTotal：接收Buffer數量，一般4個就夠了；

• EthTxBufTotal：發送Buffer數量，一般4個就夠了；

• EthMdioAlternateInput：MDIO接口輸入選擇，下面幾個接口相同，可參考上文連接章節，不再一一贅述；

• EthCtrlEnableMii：Mii接口使能，控制PHY用的，勾選；

• EthCtrlEnableRxInterrupt：接收中斷使能，一般建議接收使用輪詢，中斷模式下外部數據發送較快的時候系統不可控；

• EthCtrlEnableTxInterrupt：發送完成中斷，MCAL給的中斷里主要是更新Buffer的使用狀態，如果不用中斷需要調用TxConfirmation來輪詢Buffer狀態，建議使用中斷；

• EthSkewTxClockDelay：Tx發送延時，單位222ps，RGMII下才需要使用；

• EthSkewRxClockDelay：Rx發送延時，單位222ps，RGMII下才需要使用；

• EthCtrlEnableCrcStripping：CRC字段剝離配置，如果勾選MAC幀的CRC將不再傳遞到上層；

• EthMDCClockFrequency：SMI接口MDC時鐘線的頻率，一般配置2.5M，太高PHY會不支持；

• 到這里配置就結束了，是不是很簡單，但這只是以太網調試的開始。

• 3.3 代碼示例

• 本文示例內容包括初始化、數據發送、數據接收，均使用Infineon MCAL標準接口。

• 3.3.1 初始化

• 首先是初始化：

 Eth_Init(&Eth_Config);            /* 模塊初始化 */
    IfxGeth_Eth_Phy_Dp83825i_init();    /* PHY初始化，這里不展開介紹了 */

    /* 設置Controller Mode為Active */
    Eth_SetControllerMode(Eth_17_GEthMacConf_EthCtrlConfig_EthCtrlConfig_0, ETH_MODE_ACTIVE);

3.3.2 數據發送

信號發送方面只需要先申請Buffer，然后填充對應的數據，進行發送即可，如果沒有使能發送中斷，需要周期調用Eth_TxConfirmation。發送的時候Buffer從網絡層數據開始填充，目的MAC地址和報文類型以入參形式傳遞。這里注意bufferPtr是用來獲取Buffer的地址，因此入參要取指針的地址。

uint8               *bufferPtr;
Eth_BufIdxType      bufferIdx;
bufRet = Eth_ProvideTxBuffer(Eth_17_GEthMacConf_EthCtrlConfig_EthCtrlConfig_0, &bufferIdx, &bufferPtr, &length);
if(bufRet == BUFREQ_OK){
    /* Buffer填充，這里填充的數據不包括目的MAC地址、源MAC地址和報文類型，僅包含網絡層數據報內容 */
}
txRet = Eth_Transmit(Eth_17_GEthMacConf_EthCtrlConfig_EthCtrlConfig_0, bufferIdx, frameType, TRUE, numOfBufToLow, &desPhyAddr[0]);

我這里使用的是發送UDP報文，發送Buffer地址為0x70002906，Buffer數據長度為38個字節，僅包含網絡層內容，內存如下：

然后我們觀察數據包，內容同上（以太網最小64字節，多出的8字節0為填充）：

3.3.3 數據接收

對于接收來說，首先需要進行輪詢，以更新描述符，以及進行數據處理，放到周期任務中即可。

Eth_RxStatusType rxStatus;
Eth_Receive(Eth_17_GEthMacConf_EthCtrlConfig_EthCtrlConfig_0, &rxStatus);

然后接收下層會進行回調，GETH調用EthIf_RxIndication通知上層，本文這里集成了Lwip，所以接入了對應的接口。另外注意這里如果接收用的是中斷，是在中斷中進行回調，處理邏輯需要注意。

void EthIf_RxIndication( uint8 CtrlIdx, Eth_FrameType FrameType, boolean IsBroadcast, const uint8* PhysAddrPtr, Eth_DataType* DataPtr, uint16 LenByte )
{
    netif_Indication(CtrlIdx,FrameType,IsBroadcast,PhysAddrPtr,DataPtr,LenByte);
}

然后我們發送一個PING包給控制器，電腦端觀察包內容（已進行過ARP的MAC地址查找）：

然后我們觀察EthIf_RxIndication輸入的內容，首先我們看傳參：

傳參這里幀類型為IPv4的0x0800，源MAC地址存在0x70000516，數據地址為0x7000051E，數據長度為64字節，這里起始GETH硬件是將MAC幀整包傳上來的，從0x70000510開始，只是函數接口形式將包進行了拆分：

相對于PING包的原始內容，末尾多了4字節的CRC字段，這是因為電腦端WireShark沒有打開CRC觀測。

4 小結

本文詳細介紹了英飛凌Aurix TC3XX中的GETH模塊，對其內部硬件結構和原理進行了分層闡述，并結合描述符機制對發送和接收流程進行了說明。最后對MCAL中GETH模塊的配置進行了介紹，并通過MCAL示例代碼對數據收發做了演示。
