本文主要介紹Infineon Aurix2G TC3XX系列芯片CAN模塊硬件原理，MCAL相關配置，和代碼示例實現。

1 模塊介紹

CAN總線是一種廣泛應用于汽車、工業控制和其他領域的串行通信協議。CAN總線是Controller Area Network的縮寫，最初由德國的Bosch公司開發，用于汽車電子系統之間的通信。CAN總線具有高可靠性、抗干擾能力強和實時性好等特點，因此被廣泛應用于需要可靠數據傳輸的領域。

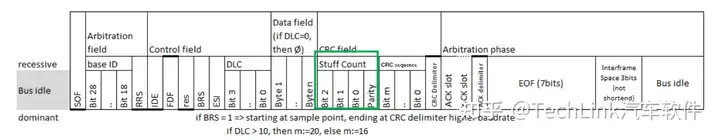

CAN 2.0B協議中的CAN最多支持29位ID，但是網絡架構中使用的一般是11位的標準幀ID。下面是標準CAN FD幀數據結構：

關于CAN協議相關的內容，本文不作闡述，建議讀者自行查閱資料，以便更好地理解本文中的CAN硬件原理。
Aurix2G TC3XX系列的CAN模塊稱為MCMCAN，集成的是Bosch的M_CAN內核，最多集成了3個CAN Module，每個CAN Module包含4個CAN節點（M_CAN）。支持ISO 11898-1&-4協議，支持SAE1939協議，支持最高單幀64字節的CANFD傳輸，支持5Mbit/s的波特率，且在時鐘高達80MHz的情況下可擴展至8Mbit/s。

2 功能介紹

2.1 CAN硬件框架

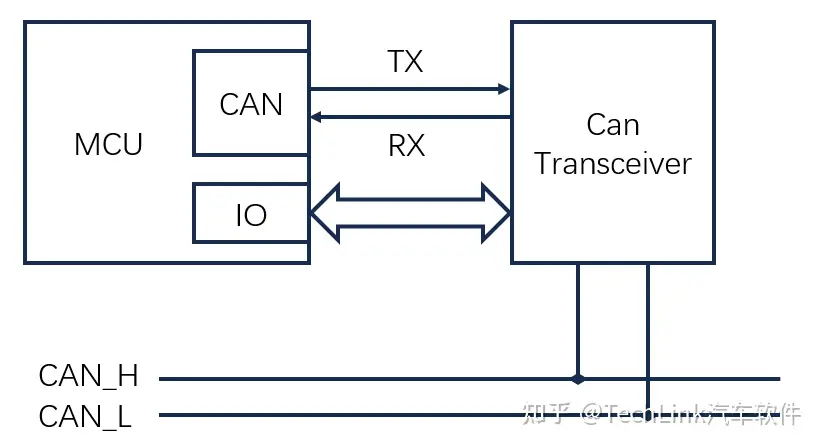

這里我們首先介紹下車載CAN網絡在控制器級別的硬件框架，下圖是控制器端的結構示意圖。

在CAN控制器節點中，一般MCU中集成了CAN控制器，同時節點配備板載CAN信號收發器，也就是Can Transceiver，CAN控制器和CAN Transceiver之間通過TX和RX進行數據交互。MCU通過IO控制Transeiver的狀態，以及狀態回讀。

Transceiver則通過CAN_H和CAN_L連接到整車的CAN網絡上，通過差分信號進行數據交互。

另外對于具備休眠喚醒的Transceiver，存在一些電源控制連接，此處就不展開說明了。

2.2 CAN時鐘

作為通信模塊，我們先來看CAN模塊時鐘相關連接。

TC3XX CAN模塊有兩路主時鐘源，來自系統的CCU模塊。其中fMCANH是CAN模塊主時鐘，決定CAN模塊工作及CAN RAM訪問速度，通過CCUCON5.MCANHDIV來進行配置；fMCAN是CAN模塊時鐘，用來配置CAN的波特率，必須小于fMCANH，通過CCUCON1.MCANDIV來進行配置。

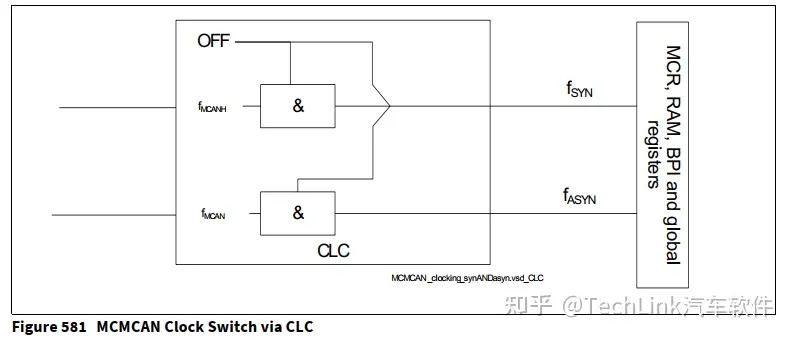

在每個CAN Module內部，fMCANH連接fSYN，fMCAN連接fASYN，和其他外設模塊一樣，CAN模塊時鐘可通過時鐘控制寄存器（CLC）關閉。

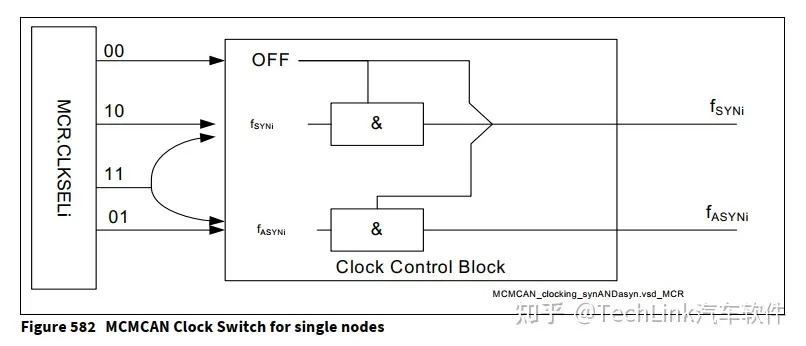

然后CAN模塊內部每個Node的時鐘都可以通過MCR.CLKSELi進行獨立控制，此處不分頻。

fASYN作為CAN總線波特率的基準時鐘，推薦配置位80, 40, 20 MHz，以與節點波特率取整倍數。

2.3 波特率及采樣點

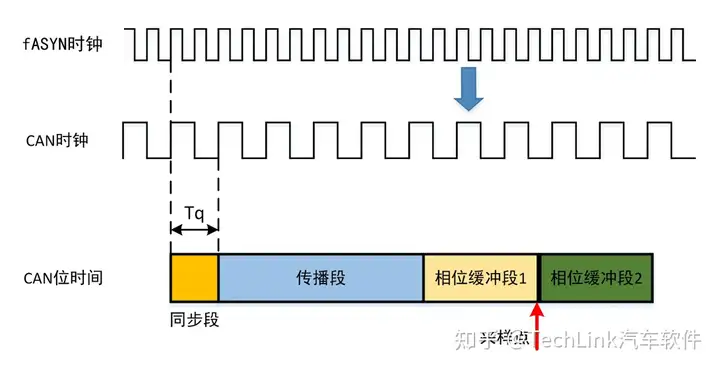

波特率及采樣點的設置涉及到同步段Sync_Seg、傳播段Prop_Seg、相位緩沖段Phase_Seg等。

fASYN時鐘到達CAN模塊之后，通過設置DBTP.DBRP進行分頻，得到CAN時鐘。

波特率的計算公式為：

采樣點的計算公式為：

M_CAN中，DBTP.DTSEG1等于傳播段、相位緩沖段1長度的和減1（無需分開配置），DBTP.DTSEG2等于相位緩沖段2的長度減1。DBTP.DSJW等于同步跳轉寬度減1。同步段為固定值1。

2.4 MCMCAN總覽

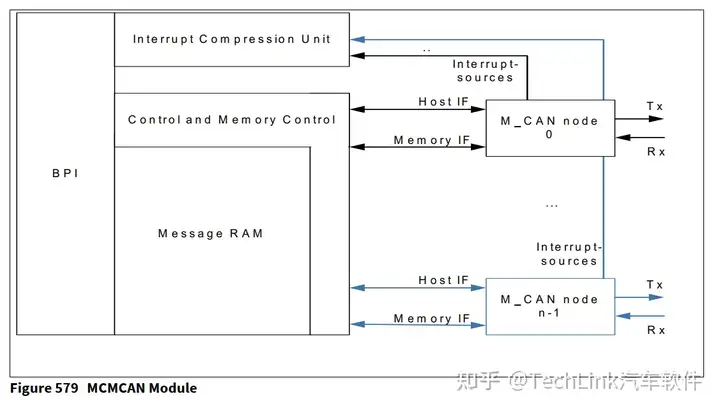

TC3XX中一個CAN Module包含4個M_CAN Node，其芯片框圖如下圖所示：

從圖中我們可以看到每個CAN Module有一塊公有的RAM，稱為Message RAM。因為CAN模塊需要一塊額外的RAM用于數據的收發和控制等，這個是由芯片廠商來實現的，比如在TC3XX系列中，Message RAM就集成在CAN模塊外設地址起始位置。每個CAN Node有Host IF和Memory IF與主機（CPU）相連，同時通過TX/RX與外部進行信號交互。

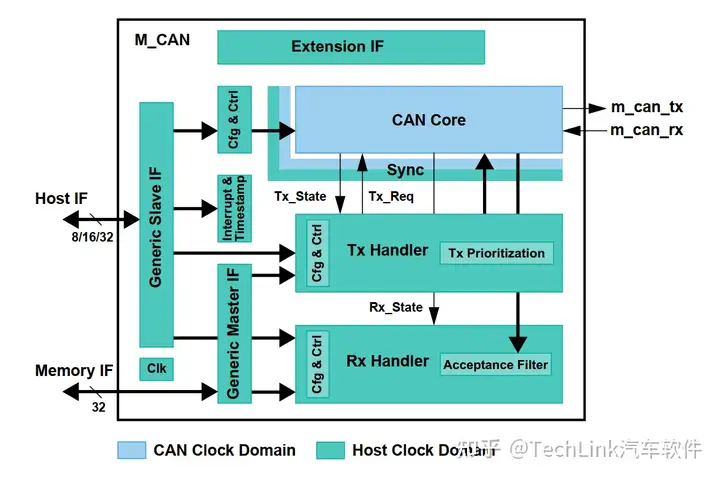

然后我們把CAN Node展開，該部分為Bosch IP內核，每個M_CAN Node的框架如下圖所示：

從圖中可以看到，CAN模塊作為從機通過Host IF接口接入到芯片內部的Host（TC3XX中即CPU），Host通過控制CAN模塊的寄存器來進行控制交互。CAN模塊還作為主機通過Memory IF接口接入到Message RAM，用于存取傳輸數據。

CAN Core

CAN協議內核控制器，接收、發送移位寄存器，支持ISO 11898-1:2015協議功能，支持11位和29位CAN ID。

Sync

用于在CAN Core和Host之間進行時鐘同步。

Clk

時鐘管理模塊。

Cfg&Ctrl

CAN Core及相關模塊的控制和配置位。

Interrupt & Timestamp

中斷控制和16位CAN位時間計數器用于接收和發送時間戳的生成。

Tx Handler

控制從Message RAM到CAN Core的消息傳輸。最多可配置32個Tx Buffers用于傳輸。Tx緩沖區可以用作專用Tx Buffer、Tx FIFO, Tx Queue的一部分，或作為它們的組合。一個Tx事件FIFO存儲Tx時間戳和相應的消息ID。M_CAN還支持發送取消。

Rx Handler

控制從CAN Core到Message RAM的接收消息的傳輸。Rx處理程序支持兩個Rx FIFO，每個都是可配置的大小，以及多達64個專用的Rx Buffer，用于存儲已通過接受過濾的所有消息。一個專用的Rx Buffer，用于僅存儲具有特定標識符的消息。Rx時間戳與每條消息一起存儲。最多可為11位ID定義128個過濾器，最多可為29位ID定義64個過濾器 。

Generic Slave Interface

將M_CAN連接到客戶指定的主機CPU。通用從屬接口能夠連接到8/16/32位總線，以支持廣泛的互連結構。

Generic Master Interface

將M_CAN訪問連接到外部32位Message RAM。最大Message RAM 大小為16K*32bit。單個M_CAN最多可以使用4.25K*32bit。

Extension Interface

中斷寄存器IR的所有標志以及選定的內部狀態和控制信號都路由到這個接口。該接口用于M_CAN與模塊外部中斷單元或其他模塊外部組件的連接。這些信號的連接是可選的。

2.5 Message RAM

Message RAM，也就是CAN RAM，這里我們先介紹CAN RAM在內存中的結構，以方便讀者理解CAN模塊的收發邏輯。(TC3XX系列中一個CAN Module的4個Node共享一塊RAM）

CAN RAM是32位寬格式，用于存儲CAN的接收過濾配置、收發數據。其在內存中的結構如下：

圖中可以看出，CAN RAM被劃分為多個塊，每個塊都有特定的寄存器指示其相對于CAN RAM的地址偏移。比如Tx Buffers塊的絕對地址等于CAN RAM StartAddr+TXBC.TBSA。

CAN RAM中每個塊都有自己的數據格式定義，CAN手冊中有詳細說明，下面我們會以11-bit Filter和Tx Buffers舉例說明。

另外需要注意的是，TC3XX中每個CAN Module中的4個CAN Node是共用一塊CAN RAM的，因此在資源數量分配時，如果控制器需要的CAN節點數量沒有超過CAN Module數量時，盡量使用不同CAN Module中的Node。

2.5.1 Standard Message ID Filter Element

我們知道，CAN ID有11bit的標準ID，還有29bit的擴展型ID，因此CAN模塊的ID過濾器有兩種。Standard Message ID Filter Element，即上圖中的11-bit Filter。

一個標準過濾器（Filter Element）占一個Word（4字節），我們可以通過寄存器SIDFC.FLSSA獲取過濾器區域在CAN RAM中的相對地址偏移，通過SIDFC.LSS獲取過濾器的數量。（SIDFC.FLSSA在2~15位，低位需要擴展兩個bit的0）

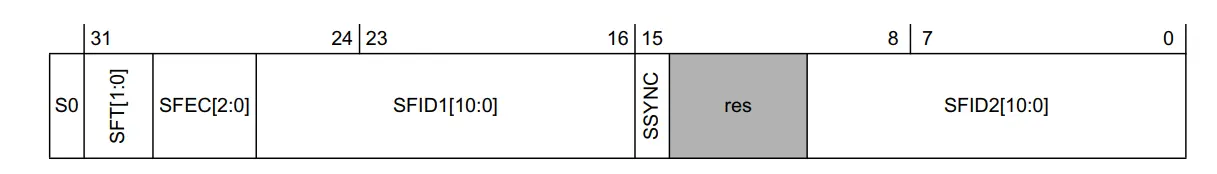

標準過濾器的結構如下：

• SFT：Standard Message ID Filter Element，標準過濾器過濾類型

• 00= 范圍過濾，SFID1到SFID2之間 (SFID2 ≥ SFID1)

• 01= 雙ID過濾，SFID1或SFID2

• 10= 經典過濾，SFID1 = filter, SFID2 = mask

• 11= 過濾器關閉

• SFEC：Standard Filter Element Configuration，標準過濾器配置，所有過濾器都會被用于接收幀的處理，直到第一個過濾器與之匹配，或者達到過濾器末端。如果SFE=111b，則SFT無視，該幀直接存儲到Rx Buffer中；

• SFID：Standard Filter ID 1，標準過濾器ID1，在Rx Buffer、同步報文、Debug報文下，ID與之相等的幀就會過濾成功，被存儲到Rx Buffer中；

• SSYNC：Standard Sync Message，標準同步幀，用于標記是否使能時間戳；

• SFID2：Standard Filter ID 2，標準過濾器ID2，該ID在SFEC定義的特殊匹配模式下配合SFID1使用；另外其中SFID[5:0]指示該過濾器引用的Rx Buffer（SFEC為111b時有效）；

• 當我們使用FULL CAN類型的接收幀時，配置SFEC為111b，配置SFID1為目標幀的ID，即可進行接收。

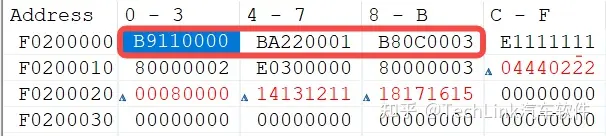

• 比如這里我使用的CAN RAM地址為0xF0200000，過濾器地址偏移為0，過濾器數量為3，則前3個Word就是我對應使用的3個過濾器，通過上述位域轉換可知，分別對應ID為0x111、0x222和0xC，對應的Rx Buffer索引分別為0、1、3。

2.5.2 Tx Buffer Element

Tx Buffer用于處理CAN數據的發送，CPU通過將用戶的待發送數據復制到Tx Buffer中，操作CAN發送寄存器，隨后CAN模塊就從CAN RAM的Tx Buffer中讀取數據進行發送。Tx Buffer可用于特定幀Buffer、Tx FIFO以及Tx Queue。

Tx Buffer的數據位寬不是固定的，取決于數據寬度。通過TXBC.TBSA獲取Tx Buffer在CAN RAM中的相對地址偏移，通過TXBC.NDTB獲取Buffer的數量。

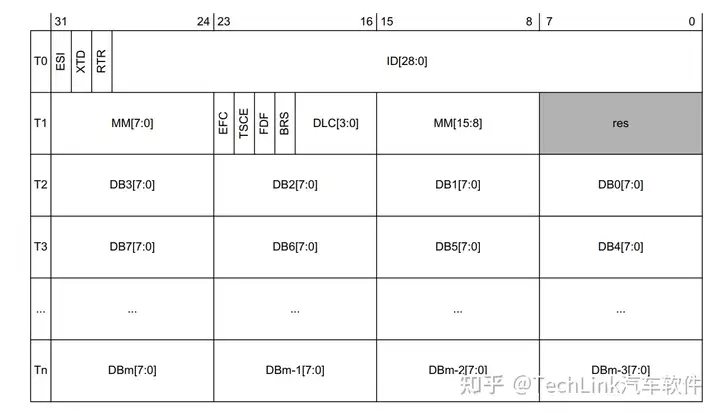

每個Tx Buffer包括兩個Word的頭和若干數據組成，每個CAN Node的數據長度由TXESC.TBDS獲取指定，比如CAN FD一般數據為64字節。其結構如下：

篇幅原因就不展開介紹每個位域了，讀者可自行查閱手冊。通過Tx buffer，完成了CPU與M_CAN之間的數據交互協議，CPU填寫Tx Buffer的頭部信息，包括CAN ID、DLC等，以及數據內容，然后操作寄存器進行，CAN模塊按照Tx Buffer中的信息和數據進行發送。

假設我們配置數據寬度為64字節，則第n個TxBuffer的內存中的絕對地址為 CanRamStartAddr+TXBC.TBSA+n*(8+64)。

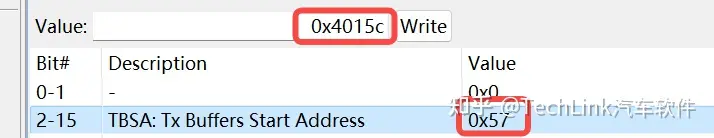

同上我這里的CAN RAM基址為0xF0200000，TXBC.TBSA=0x57，左移兩位補齊得到0x15C。

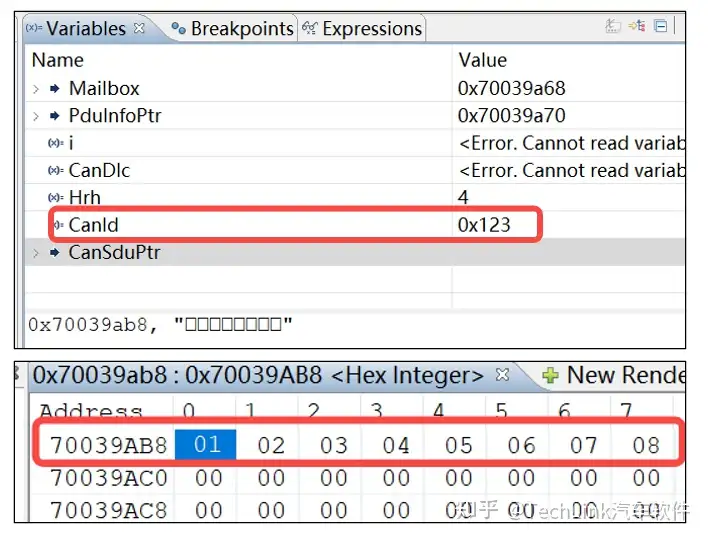

所以0xF020015C就是我使用的第一個Tx Buffer，通過解析得知其發送ID為0x123（T0[28:18]），DLC為8，數據內容為{0x01, 0x02, 0x03, 0x04, 0x05, 0x06, 0x07, 0x08 }。

2.6 Operation Modes操作模式

2.6.1 初始化

軟件需要設置CCCR.INIT，并設置CCCR.CCE（M_CAN配置寄存器僅當該位置位時才可訪問），然后開始初始化，此時CAN模塊停止收發，錯誤計數保持不變。然后通過軟件配置各項寄存器，以及CAN RAM初始化。

完成寄存器配置后將CCCR.INIT位清除，CCCR.CCE會自動隨之清除，以完成硬件配置。

2.6.2 普通模式

當完成寄存器和CAN RAM的配置后，CAN模塊會自動與外部收發器進行同步，進入普通工作模式。

對于接收幀的過濾器和Rx Buffer、FIFO等，是在初始化階段設置的。CAN模塊在工作模式下如果收到與之匹配的CAN報文，就會保存到Rx Buffer或者FIFO中。

而發送幀報文的Tx Buffer則是在發送時更新的。

2.6.3 CANFD模式

CANFD（Controller Area Network Flexible Data Rate）模式中有兩種變種，一種是常規的CANFD發送模式（BRS==1），即報文中的控制段、數據段、CRC段以較高的波特率進行傳輸，而幀開頭和結尾以普通速度進行傳輸。另外一種則是所有段都按照普通波特率進行傳輸。

2.6.4 第二采樣點 Transmitter Delay Compensation Measurement

我們知道CAN總線節點在發送過程中，是要對輸入信號進行回采的，以進行總線仲裁以及錯誤判斷。如果在一定時間內沒有回采到預期值，則會出現位錯誤。該時間閾值取決于CAN時鐘頻率。

當使用CANFD時，且配置了較高頻率的時鐘，就會導致該延時閾值較短，也就是需要硬件在更短的時間進行回讀，但硬件的延時相對較為固定，這個時候就容易誤報位錯誤。也就是實際該幀發送正常，但是硬件回讀時間大于閾值。

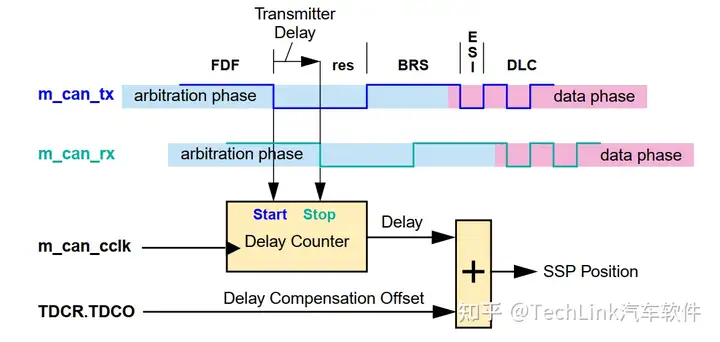

M_CAN針對該特性提供了發送采樣延時補償，也就是我們常說的第二采樣點。通過硬件來放寬回讀的間隔，且該特性使能后由硬件自動標定，能夠對不同時鐘頻率進行自適應。

2.6.5 受限操作模式Restricted Operation Mode

當總線出現錯誤或負載過高時，比如發送錯誤計數ECR.TEC達到一定次數，表示無法往總線發送報文，CAN控制器會進入受限模式。在受限模式下CAN模塊停止發送報文，進入監聽模式，直到總線空閑，之后CAN模塊會重新與總線同步。

Host可以通過設置CCCR.ASM寄存器主動進入受限操作模式。當CAN模塊主動或被動進入受限模式，需要清除CCCR.ASM以進行恢復。

2.6.6 總線偵聽模式Bus Monitoring Mode

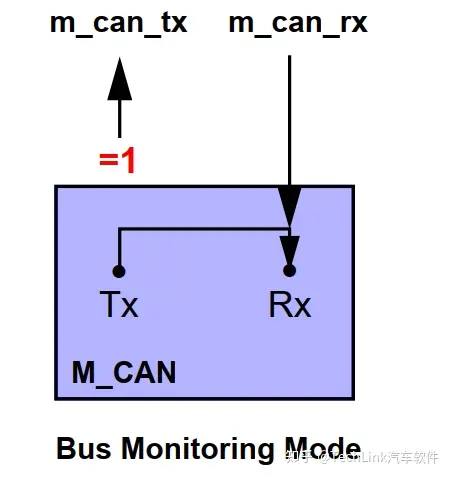

M_CAN模塊可以通過設置CCCR.MON進入偵聽模式，在偵聽模式下，CAN模塊的發送被切斷，只偵聽總線上的報文。

2.6.7 休眠模式Power Down (Sleep Mode)

M_CAN支持硬件休眠模式，通過設置CCCR.CSR寄存器，使CAN模塊進入休眠模式。當所有等待發送的報文完成發送，M_CAN會自行設置CCCR.INIT來阻止后續報文的發送，此時M_CAN通過設置CCCR.CSA表征其已經準備好進入休眠模式了，然后Host可以關閉CAN模塊時鐘。

要退出休眠模式，首先也要啟動M_CAN時鐘，然后清除CCCR.CSR寄存器。同樣M_CAN通過清除CCCR.CSA來表征自己退出休眠模式，然后Host可以通過設置CCCR.INIT，并設置寄存器以重啟CAN模塊。

2.6.8 Test Mode測試模式

M_CAN模塊支持測試模式，通過先將CCCR.TEST寄存器置位來開啟。

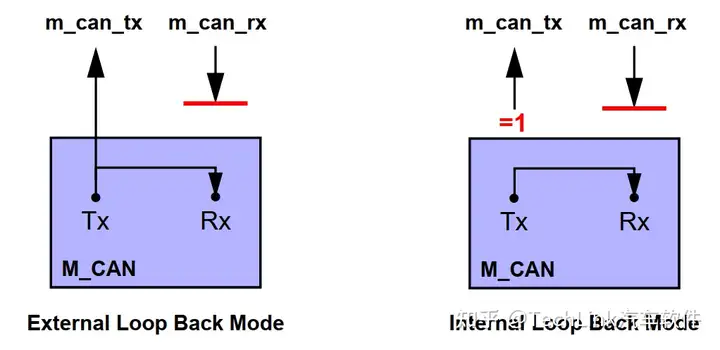

測試模式有兩種，一種是External Loop Back Mode，即外回環模式，通過設置TEST.LBCK為1來實現。在該模式下，CAN模塊切斷了外界的接收連接，將自己發送的報文視為接收報文，以進行CAN回環測試。在該模式下，CAN忽略總線應答錯誤。

另外一種是Internal Loop Back Mode，即內回環模式，除了TEST.LBCK，還需要設置CCCR.MON，區別在于該模式下CAN模塊的發送連接也被切斷，也就是測試模式和偵聽模式的組合。

2.7 時間戳功能

M_CAN模塊提供了一個內部16位的循環計時器，并且具備一個4位的分頻寄存器TSCC.TCP。可通過TSCV.TSC寄存器讀取計時器的值。當計時器回滾時，中斷標志位IR.TSW置位。

在接收、發送報文的開始時刻，計時器的值會被保存到Rx Buffer、Rx FIFO、Tx Event FIFO的時間戳段中，以實現計時功能。

2.8 接收流程Rx Handling

Rx Handler控制接收過濾，Rx Buffers和兩個Rx FIFO接收消息的傳輸，以及Rx FIFO的Put和Get索引。

2.8.1 接收過濾 Acceptance Filtering

前文提到，M_CAN提供兩套過濾器，分別用于對標準CAN ID和擴展CAN ID進行ID過濾。這些過濾器可以被分配到Rx Buffer、Rx FIFO1、Rx FIFO2（通過過濾器中字段進行配置）。當收到一幀報文時，會從對應過濾器列表從頭到尾進行匹配。當出現匹配過濾器時，后續的過濾器就不會再執行匹配。

值得一提的是，不同于發送報文，接收過濾器是在初始化階段由Host配置好的，當初始化完成之后M_CAN按照指定的配置進行接收過濾。

過濾器主要包括以下特性：

1）支持以下三種過濾模式：

2）范圍過濾（from - to -）

3）一個或者兩個特定ID過濾

4）經典的按位掩碼過濾

5）過濾器可以配置為接收過濾或者拒絕過濾；

6）每個過濾器可以獨立使能；

7）過濾器按照順序依次匹配，出現第一個匹配的過濾器即停止后續過濾。

相關的寄存器包括全局過濾配置寄存器（Global Filter Configuration，GFC），標準ID過濾器配置寄存器（Standard ID Filter Configuration，SIDFC），擴展ID過濾器配置寄存器（Extended ID Filter Configuration，XIDFC），擴展ID&掩碼寄存器（Extended ID AND Mask，XIDAM）。

當過濾器與接收報文匹配上時，根據CAN RAM中過濾器的配置（SFEC/EFEC），執行相應的操作：

1）將接收幀存儲到FIFO0或者FIFO1；

2）將接收幀存儲到Rx Buffer；

3）將接收幀存儲到Rx Buffer并在過濾器事件pin上產生信號；

4）拒絕該幀；

5）設置高優先級中斷標志位IR.HPM；

6）設置高優先級中斷標志位IR.HPM，并將接收幀存儲到FIFO0或者FIFO1

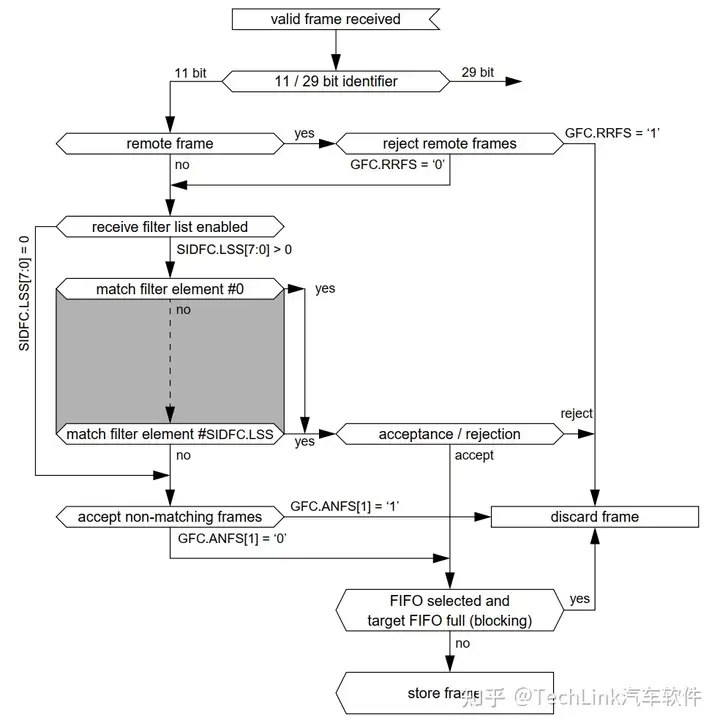

當一幀報文到達CAN模塊的時候，過濾器的工作流如下圖所示（以標準ID幀為例）：

從圖中可以看出，當一幀11bit ID標準幀到達時，如果不是遠程幀且接收過濾器使能了，就會進入過濾器匹配環節。如果沒有與之匹配的ID，且配置模式不接收非匹配幀（一般不對非預期幀進行處理），該幀就會被丟棄。如果過濾器中有與之匹配的ID，且所引用的存儲空間可用（Rx Buffer或者FIFO），則進行幀存儲。

2.8.2 Rx FIFO

我們知道，在AUTOSAR協議中， CAN報文類型在接口層分為FULL CAN和BASIC CAN，FULL CAN表示該報文的處理獨占一個硬件資源，也就是Rx Buffer；而BASIC CAN則表示多個接收幀需要共用一個硬件FIFO，并且相同ID的報文可以在FIFO中存儲多次，這個FIFO在硬件上就是我們要介紹的M_CAN的Rx FIFO。

每個M_CAN節點有兩個Rx FIFO，每個FIFO最多可處理64幀報文。分別通過RXF0C和RXF1C寄存器來進行Rx FIFO的配置。初始化階段我們通過RXFnC.FnSA配置該FIFO在CAN RAM中的相對地址偏移，通過RXFnC.FnS配置該FIFO的尺寸，也就是最多容納的報文數量。通過RXFnC.FnWM配置該FIFO的水位線。

當過濾器中的SFEC/EFEC字段指定過濾器的動作為存儲到RX FIFO中，在接收幀與過濾器匹配時，就會被存儲到指定的RX FIFO中。

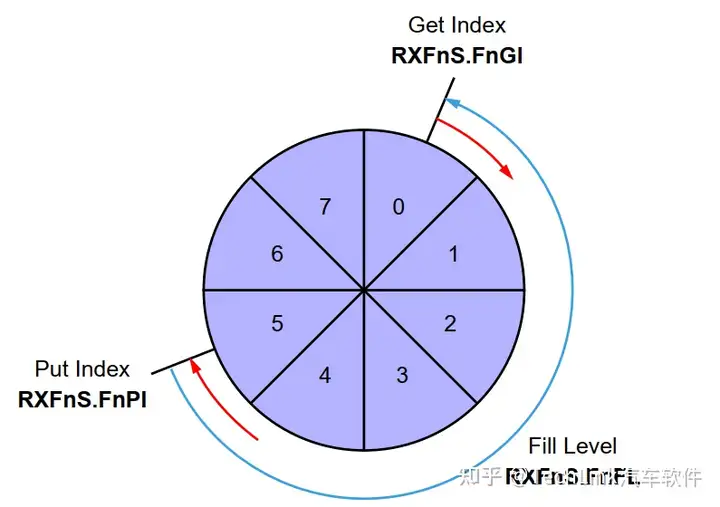

RX FIFO的設計采用的是典型的帶水位線的Ring Buffer模型。

該模型的狀態由M_CAN模塊維護，Host可以通過RXFnS寄存器訪問。RX FIFO有兩個索引，一個是Put索引RXFnS.FnPI，接收到報文后從該位置進行存儲，然后將Put索引累加。另一個是Get索引RXFnS.FnGI，Host從該位置開始進行報文讀取。還有一個填充指示位RXFnS.FnFL，用來表征當前FIFO里已經有多少報文了。當FIFO滿了時（Get索引等于Put索引），FIFO溢出標志位RXFnS.FnF會置位，同時發送IR.RFnF中斷信號。

前面提到通過RXFnC.FnWM配置該FIFO的水位線，它的作用是當FIFO中存儲的報文數量達到水位線時，產生FIFO中斷，即IR.RFnW信號，以促使Host進行接收報文處理。

RX FIFO在CAN RAM中的相對地址偏移分別為RXF0C.F0SA和RXF1C.F1SA。與Tx Buffer形式相同，每個Rx FIFO包含3個Word的頭和特定長度的數據，數據尺寸由RXFnC.FnDS決定。

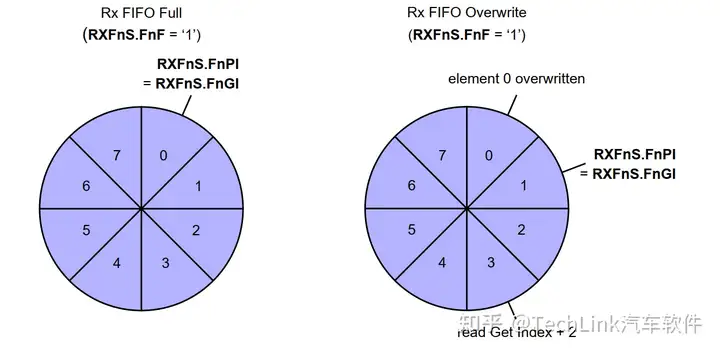

Rx FIFO有兩種工作模式，通過操作RXFnC.FnOM來控制。當RXFnC.FnOM=0時，Rx FIFO配置為默認的Block模式，該模式下，如果FIFO滿了，將不再接收任何報文。當RXFnC.FnOM=1時，Rx FIFO配置為覆寫模式，在該模式下如果FIFO滿了，新到的報文將覆蓋最舊的一幀報文，并且將兩個索引都累加。

2.8.3 Rx Buffer

當我們配置接收幀為FULL CAN時，也就給該幀配置了一個專屬的Rx Buffer，用于該幀的報文接收。每個M_CAN最多可配置64個Rx Buffer，其在CAN RAM中的相對地址偏移由RXBC.RBSA指定，Rx Buffer的格式與Rx FIFO完全相同，每個Rx Buffer包含3個Word的頭和特定長度的數據，數據尺寸由RXBC.RBDS決定。

在過濾器ID匹配成功時，且過濾器中的SFEC/EFEC為111b（表示幀存儲到Rx Buffer中），且SFID2/EFID2[10:9]為0（非Debug幀），則CAN模塊將該報文存儲到指定的Rx Buffer中，其中Rx Buffer的索引由過濾器中SFID2/EFID2[5:0]位域指定。同時中斷標志位IR.DRX (Message stored in Dedicated Rx Buffer)置位，這也就是我們常說的CAN接收中斷。

除此之外，接收完成之后，對應的New Data Flag寄存器NDAT1或NDAT2中的位會置位（每個Buffer一個位），在該位被清除前，該Rx Buffer將拒絕數據接收，同時對應的過濾器也停止進行過濾，但是位于該過濾器后面的其他過濾器可以繼續對該幀，也就是說該幀可以被存儲到其他Rx Buffer或者FIFO中。用戶可以通過對該位寫1進行清除。

接收的處理流程如下：

1）清除中斷標志位IR.DRX；

2）讀取New Data Flag寄存器確定需要處理的Buffer；

3）從CAN RAM中讀取數據；

4）清除處理好的Buffer的New Data Flag。

2.9 發送流程 Tx Handling

Tx Handler處理專用Tx Buffers、Tx FIFO和Tx Queue的傳輸請求。它負責傳輸報文到到CAN Core，管理Put和Get索引， 以及Tx Event FIFO的傳輸。不同于Rx Buffer和Rx FIFO有各自的獨立資源，在發送端專用Tx Buffer和Tx FIFO、Tx Queue共用32個Tx Buffer。

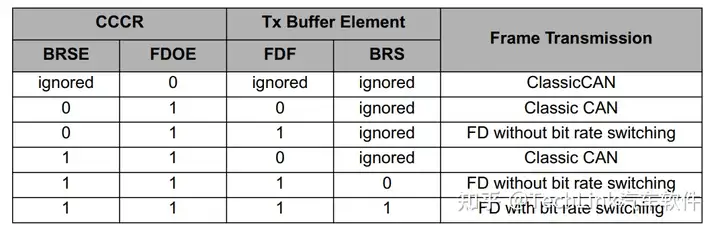

CAN模塊在發送端可以發出三類報文：普通報文、非變速CANFD報文、變速CANFD報文，受節點的CCCR寄存器和每個Tx Buffer內部的配置影響，參照下表。

Tx Handler在每次發送Buffer請求等待寄存器（Tx Buffer Request Pending register，TXBRP）更新時執行依次掃描，然后在CAN RAM中尋找優先級最高（CANID最小的Tx Buffer）的等待中的Tx Buffer開始發送。而TXBRP是在每次有一幀發送完成，或者有用戶通過寫發送發送Buffer添加請求寄存器（Tx Buffer Add Request register, TXBAR）時更新。也就是說，當發送完一幀，或者用戶添加發送請求，Tx Handler就會開始執行發送掃描，尋找優先級高的Tx Buffer然后發送。

2.9.1 發送暫停

CAN總線是無主式通訊，仲裁的依據是CANID。但如果具有高優先級ID的控制器以較高的頻率持續發送報文，持有低優先級ID的控制器便無法將報文發出。因此CAN控制器存在一個發送暫停的功能，通過將CCCR.TXP置位來使能。使能之后，該控制器在完成每幀發送之后，會進行兩個bit的暫停，以保證低優先級ID的報文能夠發送到總線上。

2.9.2 Tx Buffer

每個M_CAN最多可配置32個Tx Buffer，其在CAN RAM中的相對地址偏移由TXBC.TBSA指定，每個Tx Buffer包括兩個Word的頭和若干數據組成，每個CAN Node的數據長度由TXESC.TBDS獲取指定，比如CAN FD一般數據為64字節。Tx Buffer可以用作給特定幀的專有Buffer，也可以組成Tx FIFO、Tx Queue，更可以組成Tx Buffer與FIFO/Queue的混合模式，這種使用較少本文就不加以贅述。但是FIFO和Tx Queue是二選一存在的。

專有Tx Buffer是完全由Host來控制的，每個Tx Buffer指定專有的CAN ID。和接收一樣，專有Tx Buffer對應配置中的FULL CAN。以防多個Tx Buffer具有相同的CAN ID，因此Tx Buffer的發送順序是按照Buffer的序號進行的，低序號的Tx Buffer具有優先發送權，一般也將較小ID的報文分配給靠前的Tx Buffer。每個Tx Buffer都可以通過寫TXBAR寄存器中的關聯位單獨進行發送請求添加。

2.9.3 Tx FIFO

當我們把TXBC.TFQM配置為0，并通過TXBC.TFQS配置一定數量的Tx Buffer用作FIFO，就可以使用Tx FIFO模式進行報文發送，并允許同一個ID的報文多次添加到FIFO中。FIFO的結構同樣類似Rx FIFO，有一個Get索引TXFQS.TFGI，和一個Put索引TXFQS.TFQPI，用來指示頭和尾。用TXFQS.TFFL來指示當前Buffer空閑數量。

當Host執行發送請求時，Put索引進行累加，當Tx Handler執行發送時，Get索引進行累加。當FIFO滿了以后，TXFQS.TFQF置位。

2.9.4 Tx Queue

當我們把TXBC.TFQM配置為1，并通過TXBC.TFQS配置一定數量的Tx Buffer用作Queue，就使用了Tx Queue模式。Queue中的報文從ID小的開始執行發送。當Queue中出現相同ID的Buffer，則先從Buffer序號小的發送。Tx Queue只有一個Put索引TXFQS.TFQPI ，用于指示Queue中序號最小的可用Buffer。

當新的發送請求發送到Tx Queue中，Put索引會自動指向下一個Queue中序號最小的可用Buffer。當Queue滿了時（TXFQS.TFQF），Put索引成為無效值，并且后續報文無法添加到Queue中，直到一個報文發出去或者有報文被取消。

2.9.5 發送取消 Transmit Cancellation

M_CAN支持發送取消功能，該特性是專門為AUTOSAR中網關應用程序設計的。為了取消Tx Buffer或者Tx Queue中的pending報文的發送，Host需要向發送Buffer取消請求寄存器（Tx Buffer Cancellation Request register，TXBCR）中的相關位CRn寫1。Tx FIFO中的報文無法取消。

取消成功后，TXBCF中的相應位CFn會置位。

如果一幀已經在發送流程中了，如果最終沒有取消成功，那么TXBCF和TXBTO中的相應位都會置位，如果取消成功，那么只有TXBCF中相應位置位。

2.9.6 發送事件FIFO Tx Event FIFO

為了支持發送事件處理，M_CAN維護了一套Tx Event FIFO機制。在CAN RAM設置了一塊內容，專門保存CAN發送事件的信息。當CAN模塊往總線上發送一幀報文之后，報文ID、Message Marker、時間戳等信息就會被保存到Tx Event FIFO中。

這么做的目的是把CAN發送處理和發送事件信息處理分開，好處是當一幀報文發送完成之后，Tx Buffer能夠立刻給下一幀使用，尤其是在Tx Queue模式下。

當出現新的Tx Event之后，觸發中斷標志位IR.TEFN，表示專有Tx Buffer、Tx FIFO有發送完成，一般將該信號用作CAN發送中斷。

Tx Event FIFO滿了之后會觸發中斷標志位IR.TEFF。后續的事件便無法繼續保存，直到下一次讀取發生。

為了避免FIFO溢出，可以使用Tx Event FIFO水位線，通過設置TXEFC.EFWM，當Tx Event FIFO中的事件數量達到了水位線，將中斷標志位IR.TEFW置位。

2.10 FIFO Ack機制

前面提到的Rx FIFO0、FIFO1和Tx Event FIFO，它們的Get索引都是通過Ack機制來實現控制的。通過寫入指定的Ack寄存器，來將FIFO的Get索引進行累加。比如在從Rx FIFO0中接收報文完成之后，需要在接收FIFO0應答寄存器（Rx FIFO 0 Acknowledge，RXF0A）來修改與該Buffer關聯的索引號。

2.11 中斷連接

一個M_CAN節點提供了十幾種中斷，包括前文提到的接收中斷、發送完成事件中斷等。

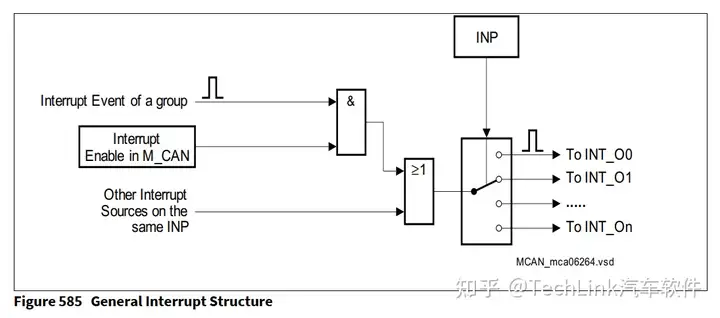

首先在M_CAN模塊內部，對于每種類型的中斷，在中斷使能寄存器CAN_N_IE中都有一個專屬的使能位。該使能位需要在啟動階段由Host設置（一般在Start Controller時）。

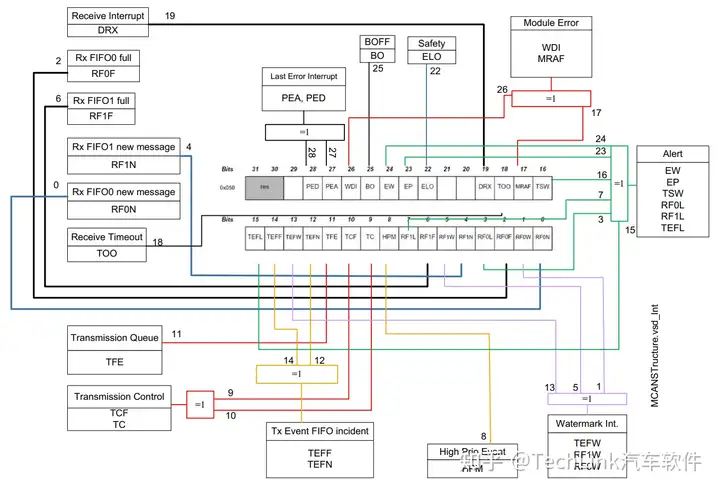

然后在TC3XX的中斷路由模塊IR中，每個CAN Module分配了16個中斷源，也就是說一個Module中的4個Node要共用這16個中斷源，每個Node的中斷信號與這16個中斷源是可以任意連接的，來自這些Node的多個信號也可以連接到同一個中斷源中。通過設置Node中的GRINT1和GRINT2來為Node中的中斷信號指定中斷源。

一般情況下，我們會將16個中斷源平均分給4個Node，每個Node使用4個關鍵中斷信號，分別分配給Rx Buffer中斷、Tx Buffer中斷、BusOff中斷和Rx FIFO中斷。

2.12 引腳連接

TC3XX中CAN模塊與Port的連接也是比較豐富的，對于每個節點都有多組引腳可選為CanRx和CanTx信號。

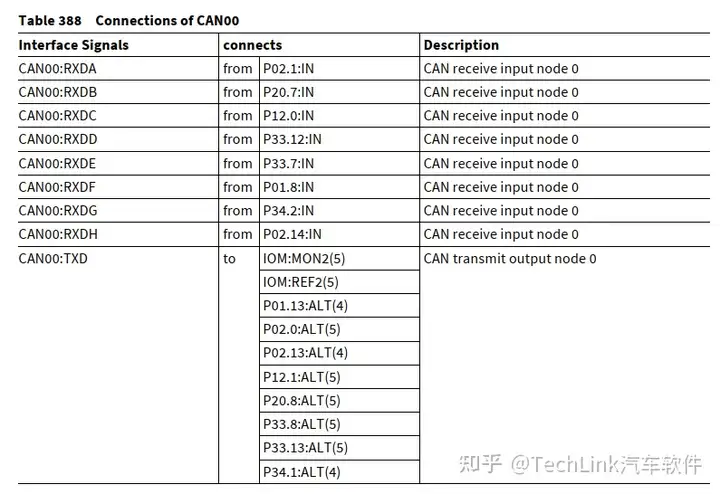

連接需要指定型號的用戶手冊（非Family手冊），這里我們以TC38X User Manual為例，我們打開手冊38.4 MCMCAN Connectivity章節，找到Table 388 Connections of CAN00。

這里CAN00表示是CAN Module0，Node0的連接關系，如果是Module1，Node2就是CAN12，以此類推。

CAN00提供了8對引腳可供選擇，我們從硬件設計獲悉引腳關系后，查詢對應的Rx Signals，比如Rx硬件連接為P12.0，則在MCAL中配置Rx為RXDC。發送端不需要配置，因為對于CAN模塊來說，對每個內部連接都進行發送，由Port來配置使用哪個。

選擇了對應的Rx Tx引腳之后，在Port端進行引腳功能配置即可。

3 MCAL配置及代碼示例

3.1 內部總線連接

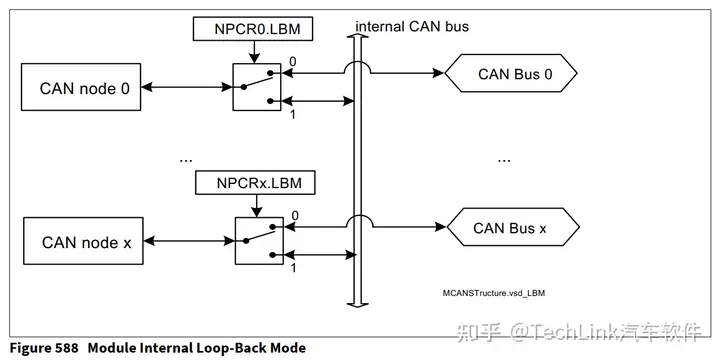

Infineon在M_CAN模塊集成中，設計了Module internal Loop-back模式，能夠將同一Module中的多個節點進行總線連接。我們在CAN調試過程中，如果手上沒有CANOE，或者沒有其他控制器進行聯合調試。通過將對應NPCRx.LBM寄存器位置位即可（MCAL中可配置）。這樣我們內部配置兩個CAN Controller進行數據對發就能調試。

這里我們直接使用Infineon官方原版的MCAL配置和代碼，稍加調整，實現兩個CAN Node的報文對發。

另外這里對Port、Irq、時鐘配置就不再贅述了，讀者可以參考之前發布的相關文章。每個Can Module的16個中斷源依次分配給4個Node，我們這里使用Module0的Node0和Node1，Irq中給Module0前8個中斷進行配置即可。

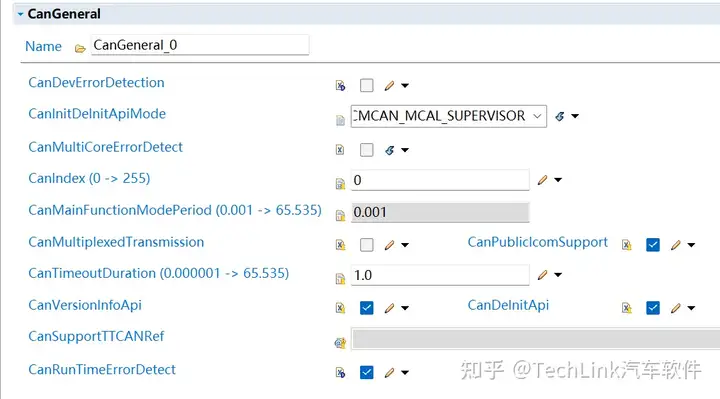

3.2 General

照例General中還是一些常規接口使能配置。

1）CanMainFunctionModePeriod：CAN的發送接收等可以選擇是中斷還是輪詢，這里我們選擇中斷，所以忽視該配置；

2）CanMultiplexedTransmission：該配置表示是否使用Tx FIFO/Tx Queue和專有Tx Buffer混用，這里我們只使用專有Buffer，不勾選；

3.3 Can Controller

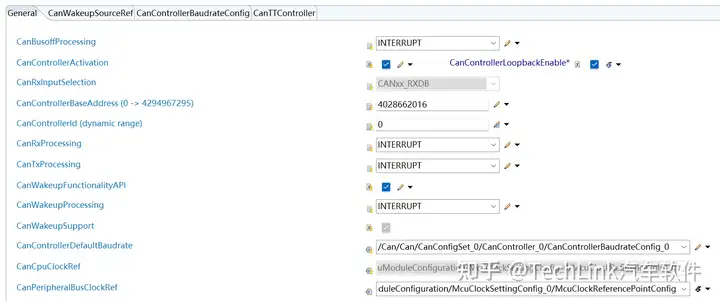

然后我們來到Can Controller中，這里對應的就是我們的Can Node配置，每路CAN有各自的一個Controller。

• 1）CanBusoffProcessing、CanRxProcessing、CanTxProcessing、CanWakeupProcessing：中斷、輪詢選擇，這些都是代碼邏輯，如前所述，如果選擇Polling就是在MainFunction中輪詢，MCAL中斷代碼中便不會進行處理，配了也沒用；這里我們配置為中斷；

• 2）CanControllerActivation：Controller激活，勾選視為激活；

• 3）CanControllerLoopbackEnable：內部總線測試連接，這里我們需要利用兩路內部Controller進行內部總線連接，因此需要勾選，注意非測試軟件不要勾選，且勾選后RxInputSelection默認只能使用RXDA；

• 4）CanRxInputSelection：Rx引腳選擇，如前所述；

• 5）CanControllerBaseAddress：CAN Controller基址，MCAL配置中對于該Controller使用哪個Module的哪個Node，由本參數決定，對應ACCENNODE0寄存器的地址，可在對應型號手冊中查詢，或者IfxCan_reg.h文件中搜索CAN0_N0_ACCENNODE0，比如Module0 Node0的ACCENNODE0地址為0xF0208100（十進制4028662016）；

• 6）CanControllerId：Controller的軟件ID標識；

• 7）CanWakeupFunctionalityAPI：Can_CheckWakeup() 使能；

• 8）CanControllerDefaultBaudrate：默認波特率配置引用，我們可以配置多種波特率，并在運行時切換，這里配置啟動后的默認波特率；

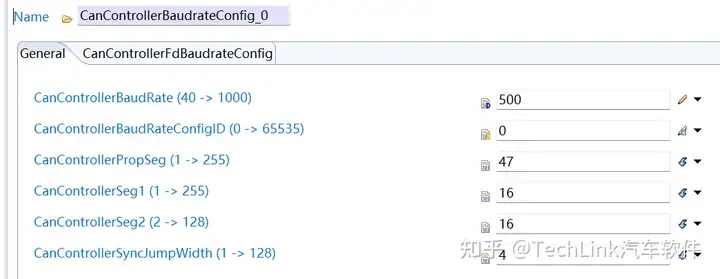

• 然后來到波特率配置頁面：

這里對應前面章節提到的波特率計算，用戶根據實際需求填寫傳播段、相位緩沖段等參數即可。另外注意的是，時鐘分頻是不能填寫的，而是工具根據這些參數自動計算的，參考前文公式。

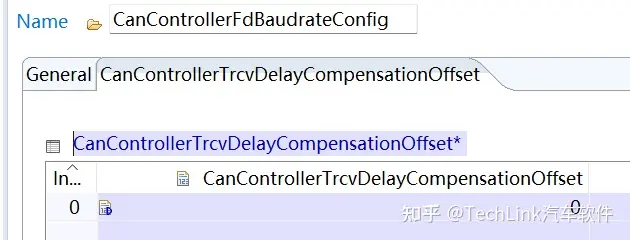

后面頁面的CANFD波特率設置同理，這里如果設置了CANFD波特率，自動打開CANFD使能。另外如果配置了第二采樣點，則打開了發送采樣延時補償，這里由硬件自動標定，配置了任意數字都只是使能。

3.4 CanHardwareObject

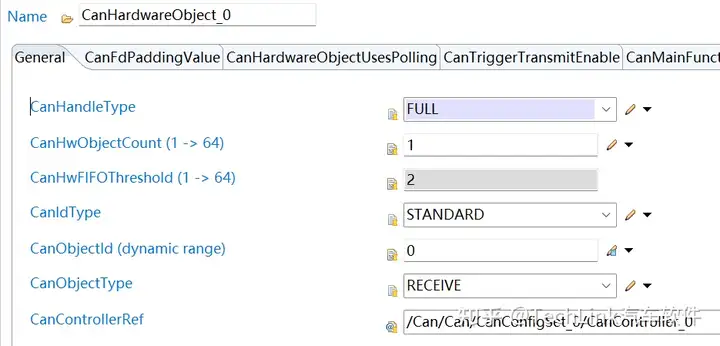

然后我們來到CanHardwareObject，這里是對發送、接收幀硬件資源定義的地方，也就是配置前文提到的Rx Buffer、Tx Buffer等。

值得一提的是，這里只是硬件資源，并沒有分配CAN ID，因為CANID是CanIf層的概念，CanIf來決定為某個CANID引用哪個硬件資源。當然有些工具如Vector DaVinci也會在CAN模塊中設置CANID配置，操作更直觀。

• 1）CanHandleType：硬件資源類型，FULL CAN還是BASIC CAN；

• 2）CanHwObjectCount：Tx FIFO數量，這里我們FULL CAN，使用專有Buffer，配置為1即可；

• 3）CanHwFIFOThreshold：Tx FIFO水位線，也就是中斷觸發閾值；

• 4）CanIdType：ID類型，標準11位還是擴展29位；

• 5）CanObjectId：軟件中HardwareObject ID；

• 6）CanObjectType：Obj類型，發送或接收；

• 7）CanControllerRef：分配給哪個Controller；

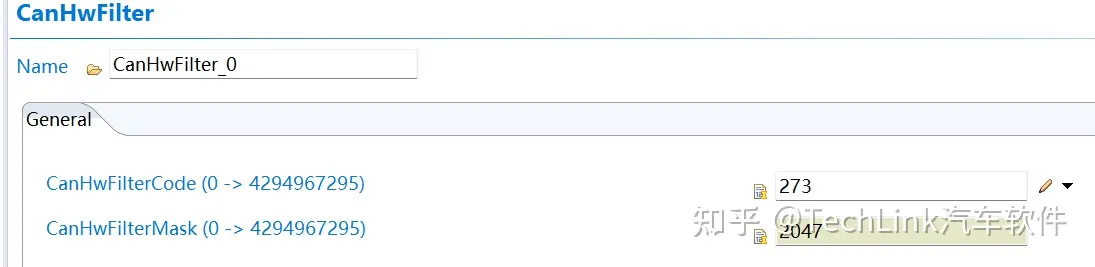

• 這里順便介紹下CanHwFilter，當我們配置為Basic CAN時生效，可以通過掩碼過濾方式配置過濾器。

這里有兩個配置，一個FilterCode，一個FilterMask，假設我們接收到的ID為RxID，其過濾成功條件為：RxID & Mask == Code & Mask，也就是Mask決定哪些位需要考察，Code決定該位的目標值。比如我要過濾0x4XX的幀，設置掩碼為0xF00，設置Code為0x400即可。

3.5 代碼及示例

這里我們使用Infineon官方MCAL接口，及MCAL Demo示例。

首先對外設進行初始化，并初始化中斷配置，然后使能相應中斷。

IrqCan_Init();
Can_17_McmCan_Init(&Can_17_McmCan_Config);
SRC_CAN_CAN0_INT0.U |= CAN_SRC_SET_SRE ;
SRC_CAN_CAN0_INT1.U |= CAN_SRC_SET_SRE ;
SRC_CAN_CAN0_INT2.U |= CAN_SRC_SET_SRE ;
SRC_CAN_CAN0_INT3.U |= CAN_SRC_SET_SRE ;
SRC_CAN_CAN0_INT4.U |= CAN_SRC_SET_SRE ;
SRC_CAN_CAN0_INT5.U |= CAN_SRC_SET_SRE ;
SRC_CAN_CAN0_INT6.U |= CAN_SRC_SET_SRE ;
SRC_CAN_CAN0_INT7.U |= CAN_SRC_SET_SRE ;

然后設置CanController模式，這一步在Autosar中是由CanSM向下通過CanIf來進行控制的，這里我們手動啟動。

Can_17_McmCan_SetControllerMode (Can_17_McmCanConf_CanController_CanController_0, CAN_T_START);

然后我們定義數據及類型，調用AUTOSAR標準接口進行發送。這里說明下Can_PduType中，第一個元素為Pdu回調標識符，用于在CanIf_TxConfirmation函數中進行識別；第二個元素為DLC，第三個元素為CANID，第四個元素為數據指針。

Can_17_McmCan_Write中第一個入參為硬件資源ID，即前文CanHardwareObject配置中的ID，這里使用序號為8的硬件資源。

uint8 tx_data_1[][10] = {
    {0x01, 0x02, 0x03, 0x04, 0x05, 0x06, 0x07, 0x08 },
    ...
  }
  Can_PduType PduInfo_1[] =
  {
    {8,  8, 0x123, tx_data_1[0] },
    ...
    };
  Can_17_McmCan_Write(8, &PduInfo_1[0]) ;

然后發送之后首先Controller1會通過內部總線連接收到該幀，進入CAN中斷，并調用標準接口函數CanIf_RxIndication。

void CanIf_RxIndication(const Can_HwType *Mailbox, const PduInfoType *PduInfoPtr)
{
   ...

該回調將CAN層的信息傳遞到CanIf層，供上層進行數據解析。我們在這里打斷點，可以看到其中的信息。這里接收使用的HardwareObjectId為4，接收ID對應，數據符合發送端源數據。

然后在發送端Controller0會產生發送中斷，并調用標準回調函數CanIf_TxConfirmation。

void CanIf_TxConfirmation (PduIdType CanTxPduId)
{    ...

我們在這里打斷點可以看到入參CanTxPduId為前面發送時提到的Can_PduType的第一個元素，用于標識是哪個PDU的回調，以便我們在這里處理對應PDU的完成事件。

到這里我們就完成了示例，通過內部連接總線測試，實現一路Controller向另一路Controller的數據發送，并進行接收。

大家在調試過程中，如果遇到問題可以查看PSR寄存器和ECR寄存器。

PSR.LEC表征最新的錯誤狀態，比如我這里如果沒有接內部回環，就會報Ack錯誤；PSR.ACT表征當前CAN模塊的動作，如果使用具備實時觀測的調試器，在發送時能看到這個值會變成11b（比較短，非實時觀測調試器捕捉不到）。還有BusOff狀態位PSR.BO等。

ECR寄存器則用來查詢硬件錯誤計數使用的。

4 小結

本文詳細介紹了英飛凌Aurix TC3XX中的M_CAN模塊，對其內部硬件結構和原理進行了詳細介紹，對其發送、接收流程進行了詳細描述，并介紹了其在TC3XX中的集成連接。最后對MCAL中CAN模塊的配置進行了介紹，并借助MCAL Demo實現了收發示例。
