內容提要：本文研究了汽車SoC的系統級功能驗證。具體而言，它解釋了在完整性和效率方面對系統級驗證造成巨大挑戰的汽車功能，并提出了解決這些挑戰的高級驗證方法。

摘要

快速發展的汽車半導體行業和高級駕駛輔助系統(ADAS)的市場需求正在引領更復雜、更大規模的汽車片上系統(SoC)開發。本文研究了汽車SoC的系統級功能驗證。具體而言，它解釋了在完整性和效率方面對系統級驗證造成巨大挑戰的汽車功能，并提出了解決這些挑戰的高級驗證方法。首先，討論了汽車SoC中復雜的電源對驗證完整性挑戰，并提供了以下方法作為解決方案：i)基于UPF的自動覆蓋率生成、電源意圖的規范；ii)使用系統控制事件擴展功能覆蓋率；iii)基于斷言的低功耗功能調試方法。這些方法增強了度量驅動的低功耗設計驗證并揭示了未檢測到的設計錯誤。本文總結了通過提出的方法發現的問題，以提供實際幫助。其次，對于保證汽車SoC高系統可靠性的自診斷功能，從驗證效率挑戰的角度解釋了現有模擬方法在運行使用場景時的局限性。為了應對這些挑戰，提出了新的測試臺架構和測試平臺，以高效使用仿真器。所提出的平臺顯著縮短了TAT，從而證實了以前難以驗證的測試，現在可以在流片前階段進行驗證。

1. 簡介

支持高級駕駛輔助系統(ADAS)的汽車應用需要 i)高性能計算單元，例如機器學習引擎、CPU內核和GPU內核；ii)單獨的功能安全和網絡安全電源島單元；iii)自我診斷和恢復設計。這些功能要求不僅增加了集成組件的數量，還增加了用例場景的多樣性。例如，汽車系統需要一個完全隔離的島嶼用于功能安全和網絡安全應用，并且它驅動更多分段的電源模式。隨著復雜性隨著電源模式的增加而增加，電源事件和功能操作的可能組合無限增加。在系統級驗證中涵蓋這種復雜性非常重要。為了提高驗證完整性，開發了指標驅動的驗證方法，并主要使用功能覆蓋率作為指標。然而，現有的定義電源控制邏輯和實現的電源功能覆蓋范圍的方法不足以覆蓋汽車SoC所有可能的用例組合，尤其是使用復雜的電源方案時。汽車系統還必須保證較高的系統可靠性，并且在運行過程中診斷所有可能的內存實例和邏輯塊非常重要。在傳統的AP SoC驗證中，診斷和恢復主要被視為晶圓級電路測試，因此沒有開發相應的功能驗證方法，主要進行功能仿真以驗證測試模式是否正確設置以進行電路測試。由于汽車SoC支持功能模式下的系統診斷和恢復，因此將用例場景作為SoC驗證過程的一部分非常重要。然而，由于測試模式的大小和較長的仿真時間，功能仿真測試很難像晶圓級測試那樣執行。這導致保證系統質量的驗證工作量增加，同時相關驗證時間也增加，從而對系統級驗證的完整性和效率提出了巨大挑戰。本文針對此類驗證挑戰提出了解決方案，并提出了先進的方法。本文的其余部分詳細介紹了這些挑戰，其組織結構如下。第二部分介紹了汽車系統的復雜性挑戰，并描述了現有驗證方法的局限性，尤其是對于低功耗設計。使用實際示例代碼提供了克服這些局限性的詳細解決方案。第三部分從效率的角度解釋了自診斷和恢復設計驗證的挑戰。在解釋了典型的用例場景和傳統的測試方法之后，介紹了用于內置自測試(BIST)的基于仿真的測試平臺。最后，第四部分總結了方法和成果。

2.確保驗證完整性

復雜的低功耗設計是驗證完整性面臨的最大挑戰之一。現有的低功耗驗證實施了功耗感知仿真，以確保每個低功耗功能（例如電源關閉、動態電壓頻率調整、電源門控、保留和隔離）在電源意圖中得到正確實現。從完整性的角度來看，它將定義片上組件的電源狀態及其之間轉換的功能覆蓋范圍帶到驗證收尾。圖1顯示了由CPU、圖形、計算引擎、IO等組成的汽車SoC的示例，以及具有多個電壓軌和電源門控開關的低功耗設計。由于SoC被劃分為分段電源域，并且具有需要單獨電源電壓的模擬組件（例如PLL、ADC和PHY），因此實施了許多電源軌以進行單獨的電源控制。每個電源域可以具有各種電源模式，并且電源狀態和可能的狀態轉換是多種多樣的。下表1描述了汽車系統中電源模式的示例、它們的電源模式轉換以及每種電源模式下可能的電源門控條件。

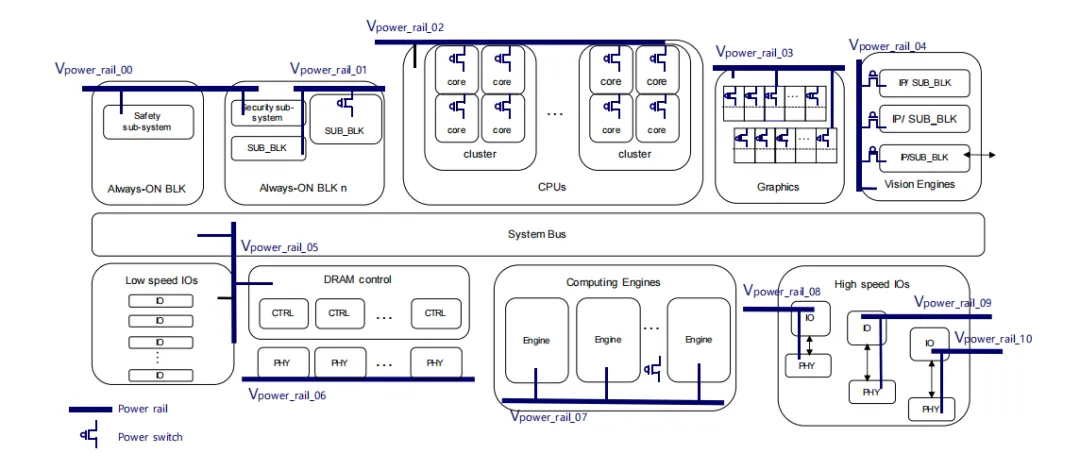

圖1. 汽車SoC電源方案示例，包括電源軌和電源開關

電源模式是根據實際系統操作定義的，并且針對每種電源模式確定所需的電源軌。表1-(a)是一個示例表，其中定義了多種電源模式，并針對每種電源模式指定了每種電源軌的條件。可以根據使用情況將一種電源模式切換到另一種模式，表1-(b)表示電源模式轉換。此外，每種電源模式下都可能發生電源控制事件，例如電源門控、保留和隔離。根據設計，表1-(c)中組織了每種電源模式下可以操作的塊/IP的狀態示例。系統級低功耗驗證必須完全涵蓋電源模式定義、電源模式轉換和電源事件的所有可能組合。

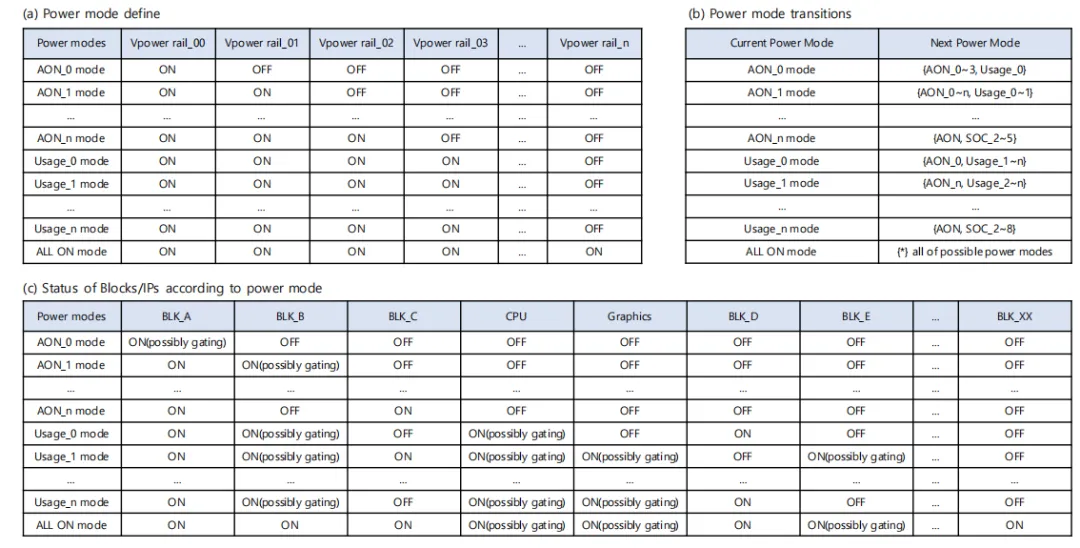

表1. 汽車SoC的電源模式、電源轉換和根據電源模式的塊/IP狀態的示例

表1中的每個表都可以轉換為單個覆蓋組，并且表中列出的所有條件都可以實現為覆蓋箱，以確認電源特性驗證的完整性。但是，手動定義覆蓋箱可能會導致錯誤，任何缺失的覆蓋箱都可能導致硅故障。此外，由于低功耗設計的復雜性，對簡單電源狀態和轉換的覆蓋收斂是不夠的。問題可能是由于與電源相關的序列的組合而發生的，包括復位和LPI握手與電源狀態變化的結合，而不是由于簡單的電源模式轉換。最后，電源感知仿真比邏輯仿真花費的時間更長，而且結果很難調試，因?yàn)樵S多與電源相關的組件（如隔離單元和電平轉換器）在RTL代碼中不可見。本節后半部分介紹了改進的低功耗驗證方法來解決這些障礙。

A. 基于UPF的電源覆蓋自動生成

電源感知模擬器通過添加覆蓋選項自動基于UPF生成電源覆蓋。使用Cadence Logic Simulator，通過添加LPS選項提供以下低功耗項目的覆蓋模型：

·電源網絡狀態

·電源設置模擬狀態

·電源開關

·電源狀態表(PST)

·隔離和保留控制信號

作為測試完整性的一部分，分析這些低功耗項目的覆蓋數據非常重要，以確保它們?cè)陔娫礈y(cè)試中得到完全執行，并檢測到任何非法條件。未覆蓋的覆蓋箱可以為缺失的測試場景提供線索。

B. 擴展功能覆蓋箱以將系統級電源管理事件與一組系統操作相結合

工具生成的覆蓋指標可以幫助低功耗驗證。但是，很難確認是驗證了包括同時或連續電源事件的測試場景，還是驗證了多個電源事件和系統事件相結合的測試場景。因此，我們擴展了功能覆蓋箱，將系統級電源管理事件與一組訪問和更改電源控制信號狀態的系統操作相結合。例如，系統操作模式改變期間的電源狀態轉換；中斷和看門狗觸發期間的電源打開和關閉；系統復位期間的DRAM保留；等等。

圖2是將系統復位與電源狀態相結合的示例代碼片段。汽車SoC具有多個具有不同目的和復位區域的系統復位。結合電源事件和系統復位事件的覆蓋率指標可以識別電源控制模塊中的設計錯誤。

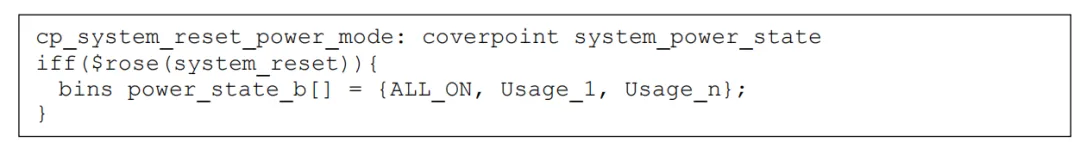

圖2.系統重置與電源狀態相結合的覆蓋率代碼示例

圖3描述了中斷處理和電源模式的覆蓋率指標示例。中斷處理可以作為系統操作的一個例子，因?yàn)橐恍┲袛嘈盘?hào)可能會跨越許多電源域。此外，錯誤的隔離鉗位值可能會導致意外中斷或系統故障。電源狀態轉換和中斷處理的交叉覆蓋使驗證工程師能夠發現錯誤或識別缺失的中斷測試場景。

圖3.中斷處理期間電源狀態轉換的覆蓋代碼示例

SoC由多個電源域組成。每個電源域中的多個IP不斷與其他電源域中的IP通信。電源域中IP的LPI握手必須在關閉電源域之前完成，以確保沒有剩余的事務。如果存在缺失的LPI握手或LPI握手順序不正確，系統可能會出現故障。例如，如果異步橋的LPI握手缺失，或者IP的LPI握手和異步橋的LPI握手以錯誤的順序完成，則當前域電源再次打開后，在與另一個電源域通信期間可能會發生系統錯誤。因此，需要通過實現功能覆蓋模型來驗證SoC中的所有LPI握手是否正確執行。結合LPI握手和電源狀態的示例代碼片段如圖4所示。

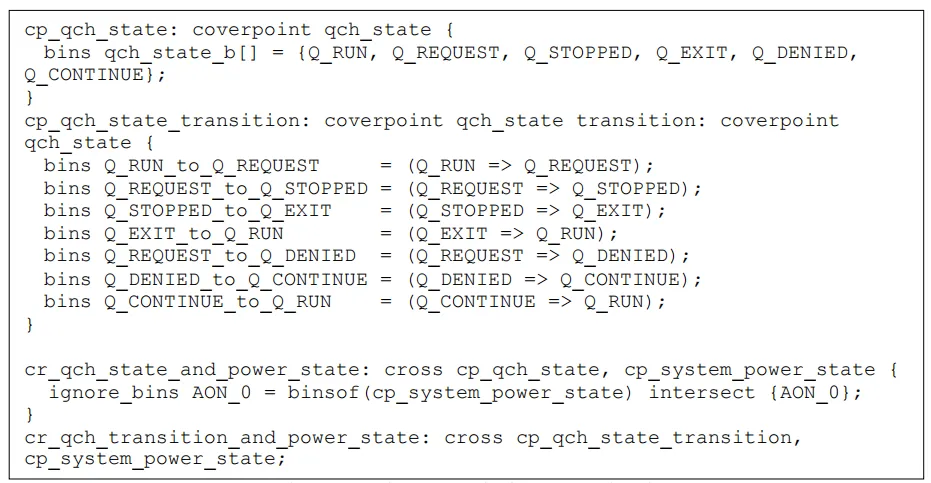

圖4. ARM LPI Q通道覆蓋率代碼示例

C.使用斷言增強低功耗特性的調試能力

在功耗感知仿真期間，關斷域內的對象會被生成的X值破壞。主動識別真實硅片中的X問題需要在功耗感知仿真中進行X傳播驗證。但是，功耗感知X傳播仿真耗時長，且難以識別錯誤。使用斷言不僅可以幫助驗證工程師在運行功耗感知X傳播仿真之前輕松識別非X傳播仿真中的X問題，還可以更快地檢測電源問題而無需進行波形分析。以下項目可以寫為低功耗驗證的斷言：

·電源開關/隔離/保持控制信號不得為X或高阻。

·電源開關/隔離/保持控制信號的初始值。

·隔離控制信號與電源域關斷之間的關系：隔離信號在關機期間不應切換。隔離信號應在關機前啟用。

·保留：斷電期間保存和恢復信號不應切換。保留保存過程應在斷電和保留恢復之前完成。

·開/關機順序：電源、開關、隔離、保留和復位控制的順序必須遵循規范。

此外，Cadence SimVision? Debug可導出電源意圖中存在的電源對象，例如電源域狀態和隔離條件。該方法支持對電源對象和系統事件的全面跟蹤，從而縮短了調試時間。

D. 結果

所提出的方法大大增加了低功耗特性的覆蓋率指標和斷言的數量。在流片前驗證階段很容易識別關鍵設計錯誤，并實現了無缺陷的低功耗硅片。由于目標設計的保密性，無法詳細描述實施的指標和設計錯誤的內容。但是，現有的低功耗驗證方法很難發現可能導致系統故障的問題，這些問題可以歸類為以下幾類：

·保留保存/恢復和電源開關信號順序錯誤

·模擬組件和數字邏輯電源域之間缺少隔離

·隔離值錯誤

·缺少LPI握手

·IP和異步橋的LPI握手順序錯誤

·電源控制模塊錯誤-電源控制信號順序錯誤

·缺少結合實際IP操作和電源模式轉換的測試場景

3. 提高驗證效率

汽車系統擴展以滿足安全要求，這給驗證效率帶來了新的挑戰，因?yàn)轵?yàn)證必須在系統實現在硅片上之前完成。片上自診斷和恢復邏輯加速了依賴于內置自檢(BIST)機制的現場電路測試，這就是一個例子。BIST電路可以在系統通電時啟用——通電自檢(POST)，也可以在分配的任務執行過程中定期啟用——系統內測試(IST)。BIST涵蓋片上內存實例和邏輯塊——內存BIST (MBIST)和邏輯BIST (LBIST)。隨著內存大小和內存實例數量的增加，MBIST也會成比例增加并變得復雜。復雜性可以轉化為驗證實體的爆炸式增長和無限的模擬TAT。LBIST施加了更復雜的負擔，因?yàn)樗褂脙?nèi)置掃描鏈。掃描鏈在RTL級不可見，只能在掃描插入后在門級進行驗證。這導致仿真時間比RTL仿真更長。

圖5說明了包括POST和IST在內的完整BIST操作階段的示例序列。當系統首次通電并釋放冷復位時，所有內存實例都會執行POST以確保系統可靠性。系統引導加載程序必須為POST操作設置適當?shù)臅r(shí)鐘并觸發POST啟動信號以讀取專用POST ROM代碼——存儲在ROM上的測試指令和模式。POST操作完成后，系統進入任務模式，所有功能操作均在此模式下運行。在任務模式下，系統監控功能（例如溫度測量或電壓下降檢測）與系統功能操作同時運行，以檢查是否存在任何系統故障。如果發生系統故障或系統管理員希望觸發IST，系統將進入空閑狀態并啟動IST操作以診斷和恢復內存實例和邏輯塊。在IST之前和之后，系統管理器啟用和禁用隔離設置，以避免在IST期間傳播任何垃圾值并保證IST之后的系統運行。IST完成后，系統進入另一個任務模式，并定期重復IST，直到斷電。雖然每個階段的操作都很簡單，但更大的BIST模式和更長的模擬時間使得系統級驗證變得困難。

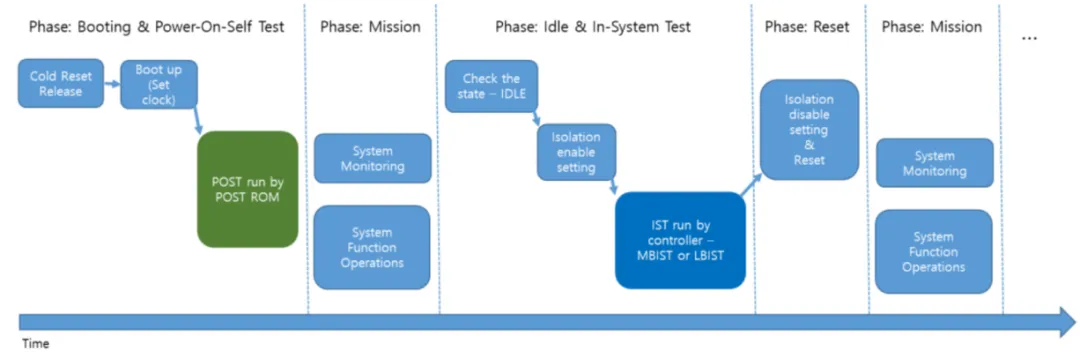

圖5. 完整BIST操作的示例序列

減少驗證TAT和執行BIST操作測試的傳統方法是削減完整的BIST模式和使用場景——?jiǎng)?chuàng)建部分模式，僅通過有限的模擬檢查BIST操作流程的可行性。圖6以內存BIST為例，顯示了完整模式和部分模式之間的差異。完整模式涵蓋了所有的內存實例和BIST控制器邏輯，而部分模式涵蓋了包含所有BIST控制器邏輯的內存實例子集。部分模式能夠以較低的內存覆蓋率對所有BIST控制器進行BIST操作模擬，從而實現BIST操作可行性并識別BIST控制器中的關鍵錯誤。然而，這種方法可能會忽略BIST邏輯和內存實例之間的錯誤連接等設計錯誤。此外，部分模式的大小縮小是有限的，只要覆蓋所有BIST控制器，模擬時間開銷仍然很高，因此模擬完整的BIST操作測試非常繁瑣。

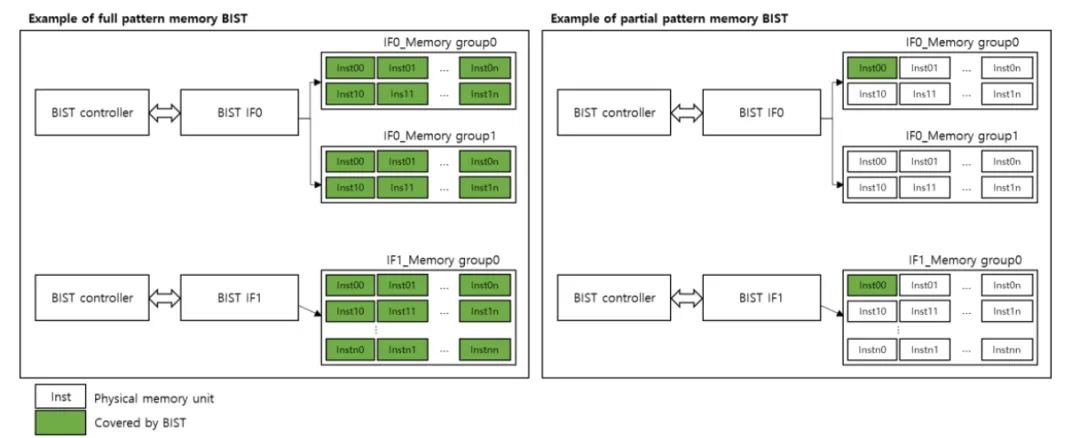

圖6. 內存BIST模式示例（完整模式與部分模式）

圖7描繪了分別涵蓋POST、任務和IST操作的傳統仿真測試序列。在僅POST操作測試中，POST控制器讀取包含部分模式的仿真ROM代碼，真實ROM代碼被仿真ROM代碼替換以縮短仿真時間。任務模式操作是單獨涵蓋的，包括作為完整BIST操作一部分的隔離設置。IST操作與POST類似，使用部分模式進行覆蓋。操縱完整的IST操作序列以跳過POST和任務模式以減少仿真時間。在POST或IST之后，執行簡單的寄存器訪問測試以僅確認系統健康狀況，它是否可以從時鐘或功能寄存器設置而不是任務模式操作啟動。這種方法在確認真實BIST用例場景方面存在局限性，因此需要改進驗證方法來減少模擬TAT并同時增加覆蓋率。

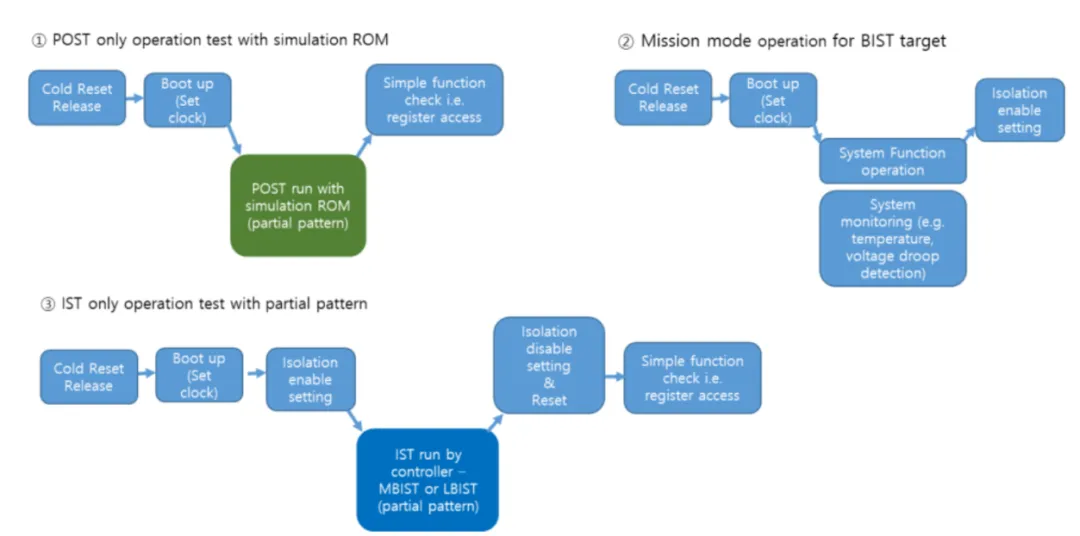

圖7. POST、任務和IST操作的模擬測試序列示例

當解決了模擬器容量有限、調試能力低下、編譯依賴性以及由于自綜合機制導致的RTL誤解的可能性等問題時，使用模擬器加速仿真是理想的選擇。由于模擬器容量限制，需要削減DUT以上傳模擬器硬件并開發相應的模擬器測試臺。圖8顯示了傳統模擬器測試臺的一個例子，該測試臺從測試目標中刪除不相關的塊以節省模擬器容量。根據測試，用黑匣子替換逐塊RTL，并將目標RTL加載到硬件模擬器中。這種現有的模擬器測試臺可用于增加內存在單個POST或IST中的BIST模式覆蓋率。然而，它不適用于LBIST和完整的BIST操作測試，因?yàn)長BIST是在內置掃描鏈中實現的，而該掃描鏈僅在網表中可見。

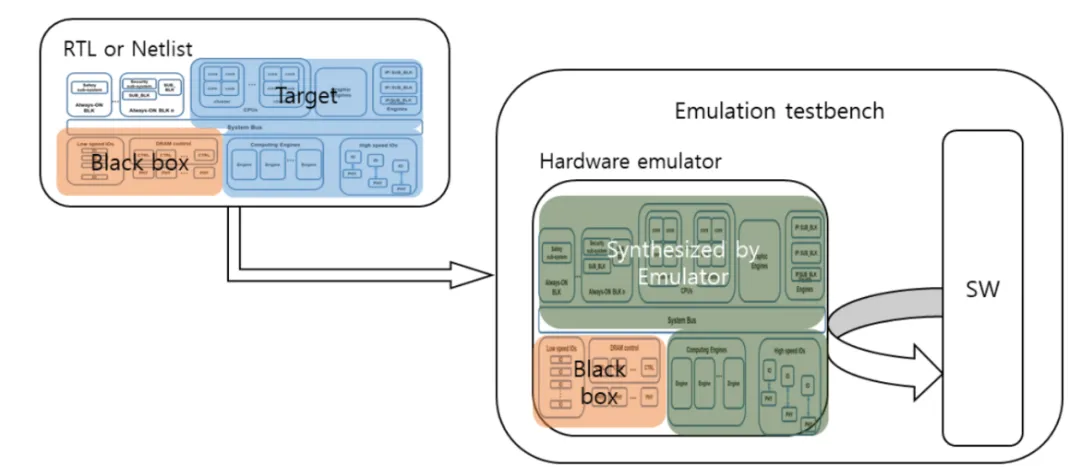

圖8. 傳統仿真測試臺示例

執行LBIST的一個簡單方法是將仿真測試臺中使用的RTL更改為網表。由于網表消耗了更多的仿真器硬件容量，因此需要更有效地使用仿真器來執行使用RTL完成的相同測試。基于網表的DUT測試臺可能會表現不同，軟件測試遷移可能需要按原樣運行現有測試。特別是，對于設計為適合網表（如LBIST）的目標，測試結果可能會因仿真器的解釋而異。因此，在診斷和恢復處理過程中可能會出現錯誤失效，并可能導致編譯和仿真測試的不必要的迭代。為了解決這些問題，提出了一種新的仿真測試臺來引用基于網表的DUT。

圖9顯示了所提出的仿真測試臺，它將目標DUT重新配置為RTL、原始網表和黑盒。DUT的大部分部件旨在配置為RTL和黑盒，以減少對仿真器硬件容量的消耗，并最大限度地減少軟件測試遷移工作。DUT的少數部分（包括目標診斷和恢復方案）僅在建議的測試臺中配置為網表。此外，Cadence Palladium? Z1平臺支持按原樣加載合成的網表，這有助于避免由于在仿真器硬件上重新合成網表而導致的不必要的迭代。

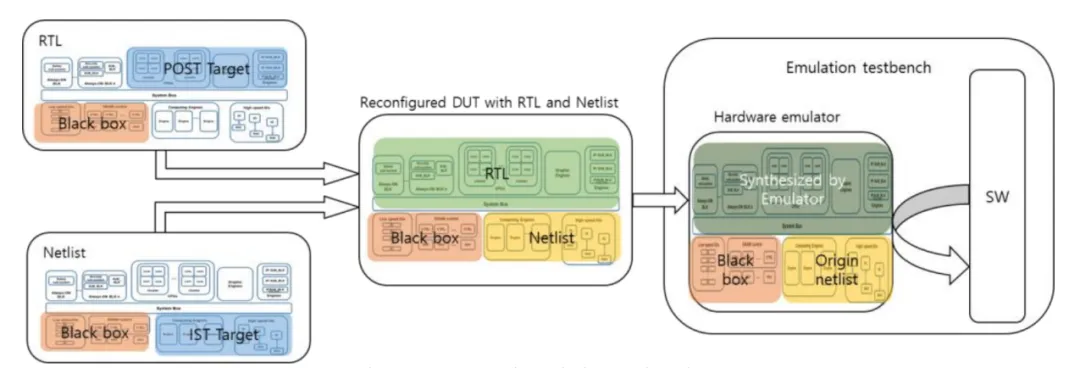

圖9.建議的仿真測試平臺

使用所提出的仿真測試臺，可以在流片前功能驗證階段運行全模式BIST操作測試。表2顯示了模擬和仿真之間BIST模式覆蓋率和運行時間的比較結果。開機時，POST代碼恢復到片上ROM中以加快速度。在傳統模擬中，使用近10%覆蓋率的模式ROM，時間大約需要三天。但是，使用仿真器，可以使用真實ROM代碼執行完整模式，測試在兩小時內完成。對于IST，傳統MBIST模擬使用26%覆蓋率向量，耗時超過六天；然而在仿真中，100%覆蓋率向量在五個小時內完成。對于16K隨機LBIST模式，仿真測試耗時48小時，而相同的向量模擬盡管運行了兩個多月，卻未能完成。

此外，使用所提出的仿真器測試臺，完整的BIST序列能夠確認為真實用例場景。每個單獨確認的功能序列被合并，并執行無縫操作，從冷復位釋放到任務模式操作，如圖5所示。由于Cadence Palladium? Z1平臺允許用戶在運行時探測任何本機RTL信號，而無需重新編譯設計，它增加了模擬器上的調試能力，并有助于減少實際使用場景的創建和驗證時間。

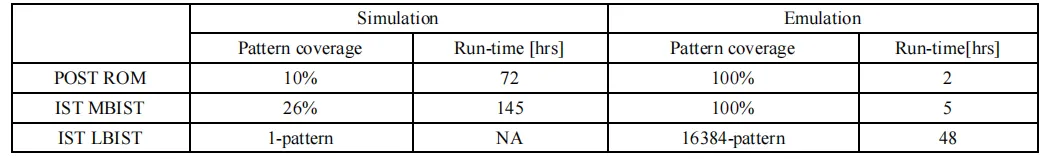

表2. BIST模式覆蓋率和運行時間：模擬與仿真

4.結論

本文提供了先進的驗證方法來克服汽車SoC的完整性和效率挑戰。首先，解釋了一種改進的度量驅動驗證來增強驗證完整性。這是通過從規范生成度量和斷言，并將其與系統操作模式相結合來實現的。接下來，提出了一種用于高效使用模擬器的新測試平臺，以加速模擬，使用網表驗證完整的BIST操作，這在傳統方法中是不可能的。這些提出的方法能夠識別在流片前驗證階段通常無法檢測到的極端情況和設計問題，從而實現十億門汽車SoC的一次性正確開發。
